Nell'agosto 2014, a Bytom, in Polonia, è stato aperto un nuovo teatro all'aperto veramente originale. Dal punto di vista strutturale, l'edificio è costituito da due parti (un palcoscenico e un backstage) geometricamente interconnesse tra loro da una copertura di forma spaziale. Ciò conferisce alla struttura un design notevole.
Ing. Zbyněk Šrůtek
Česká Skalice, Repubblica Ceca
www.timberdesign.cz

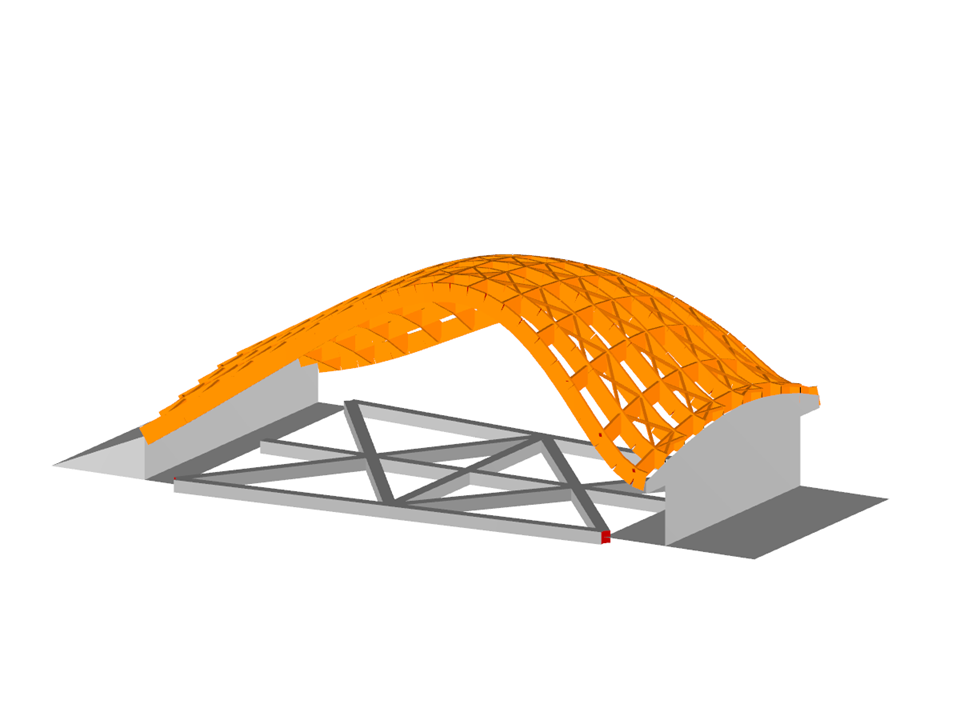

Modello di un teatro all'aperto in RFEM (© Ing. Šrůtek)
Ing. Zbyněk Šrůtek
Česká Skalice, Repubblica Ceca
www.timberdesign.cz
Modello di un teatro all'aperto in RFEM (© Ing. Šrůtek)
Copertura in legno ad arco
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 363 |
| Numero di linee | 667 |
| Numero di aste | 581 |
| Numero di superfici | 27 |
| Numero di casi di carico | 15 |
| Nr. di combinazioni di carico | 396 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 194,757 t |
| Dimensioni (metriche) | 24.550 x 10.800 x 7.952 m |
| Dimensioni (imperiali) | 80.54 x 35.43 x 26.09 feet |
| Versione del programma | 5.03.00 |
