La struttura di supporto della caldaia contiene la camera di combustione ed è utilizzata come principale elemento di irrigidimento della centrale a carbone a Neyveli, nel Tamil Nadu, in India.
Il ponteggio ha le dimensioni axbxh = 30,07 m x 30,07 m x 406,82 m e, insieme alla copertura della caldaia disposta nella parte superiore, deve assorbire carichi di ca. 46.000 t.
L'ufficio tecnico Voss & Kamb, cliente di Dlubal Software, è stato responsabile dell'analisi strutturale e dei collegamenti.
Analisi strutturale
Voss & Kamb und Partner GmbH, Kaiserslautern, Germania
www.voka-kl.com

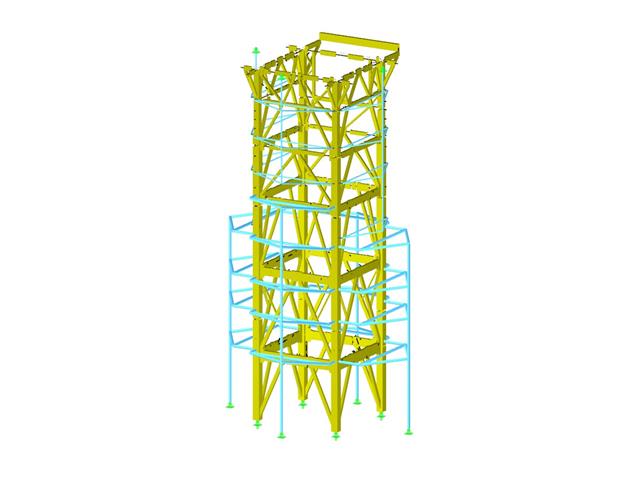

3D-Modell des Kesselgerüstes und Verformungsfigur in RSTAB (© Voss & Kamb und Partner GmbH)
Il ponteggio ha le dimensioni axbxh = 30,07 m x 30,07 m x 406,82 m e, insieme alla copertura della caldaia disposta nella parte superiore, deve assorbire carichi di ca. 46.000 t.
L'ufficio tecnico Voss & Kamb, cliente di Dlubal Software, è stato responsabile dell'analisi strutturale e dei collegamenti.
Analisi strutturale
Voss & Kamb und Partner GmbH, Kaiserslautern, Germania
www.voka-kl.com
3D-Modell des Kesselgerüstes und Verformungsfigur in RSTAB (© Voss & Kamb und Partner GmbH)
Struttura portante e deformazione della caldaia
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 975 |
Numero di aste | 1680 |
Numero di casi di carico | 1 |
Peso totale | 192,198 t |
Dimensioni (metriche) | 14.500 x 10.300 x 46.600 m |
Dimensioni (imperiali) | 47.57 x 33.79 x 152.89 feet |
Versione del programma | 7.04.00 |
