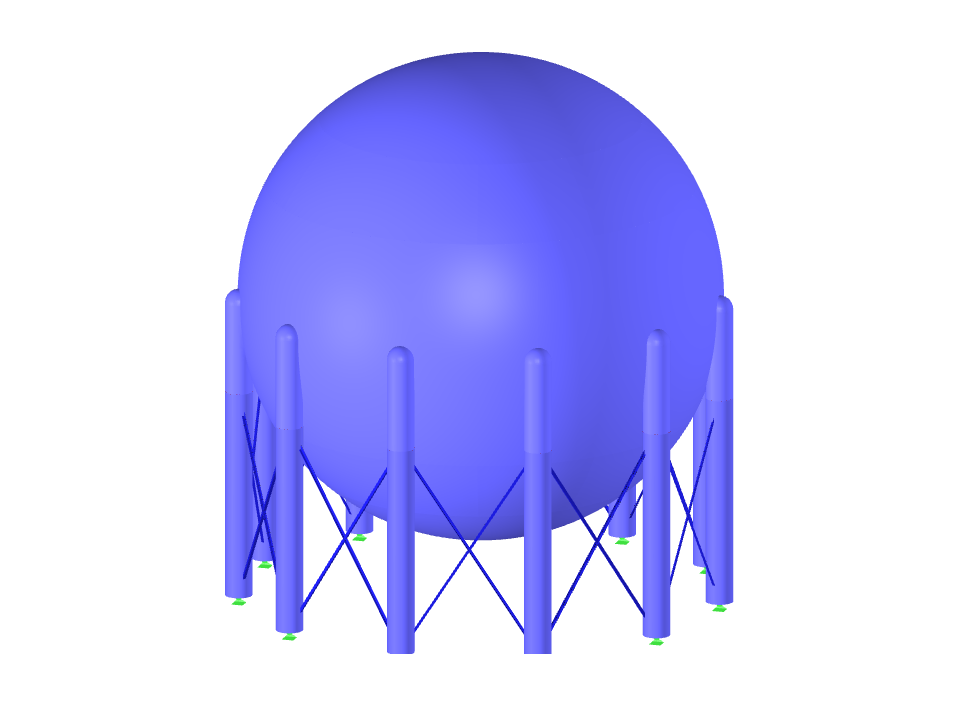

Serbatoio di stoccaggio sferico
Numero di nodi | 472 |
Numero di linee | 379 |
Numero di aste | 44 |
Numero di superfici | 145 |
Numero di casi di carico | 3 |
Peso totale | 265,510 t |
Dimensioni (metriche) | 21.753 x 21.688 x 25.792 m |
Dimensioni (imperiali) | 71.37 x 71.15 x 84.62 feet |
Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
