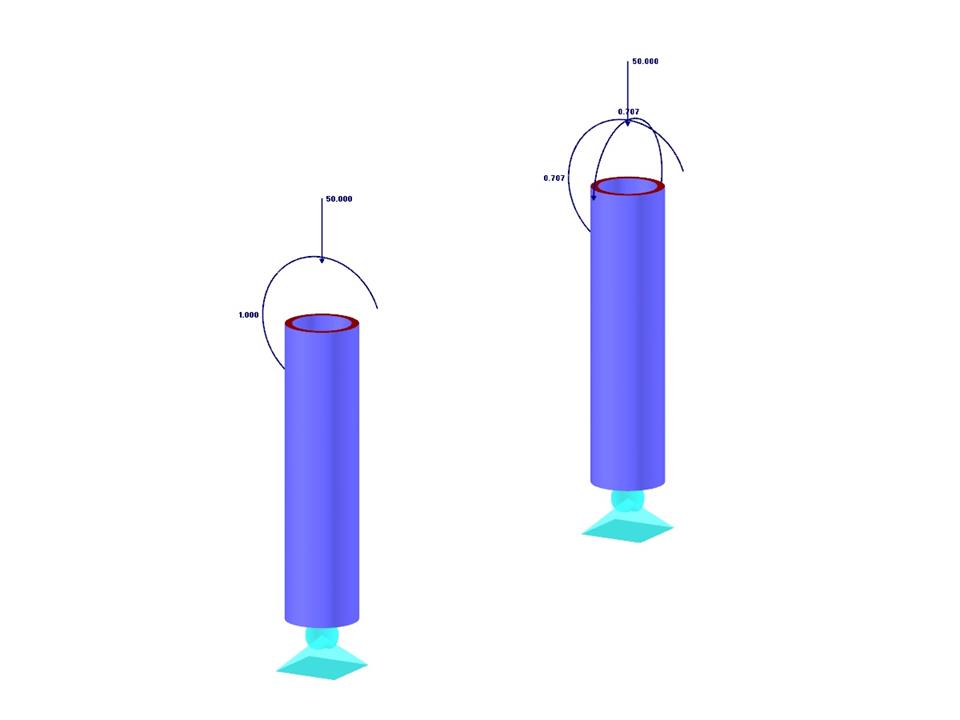

Considera un tubo rigido del ponteggio, fissato nella parte inferiore utilizzando il vincolo esterno del ponteggio e caricato sia da un momento che da una forza.
5 stelle | 0 | |
4 stelle | 0 | |
3 stelle | 0 | |
2 stelle | 0 | |
1 stella | 0 |
Esempio di verifica 000055 | 3
Numero di nodi | 4 |
Numero di linee | 2 |
Numero di aste | 2 |
Numero di casi di carico | 1 |
Peso totale | 0,271 t |
Dimensioni (metriche) | 0.500 x 2.500 x 1.250 m |
Dimensioni (imperiali) | 1.64 x 8.2 x 4.1 feet |
Versione del programma | 5.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
