Qual è il significato di "Rottura per taglio nella superficie di contatto incollata" nei dettagli del modulo aggiuntivo RF‑LAMINATE?

Bei nicht schmallseitenverklebten Brettsperrholzplatten und einem wandartigen Tragverhalten ist häufig die Torsionsbeanspruchung in den Klebefugen maßgebend. Dieser Nachweis wird gemäß den Erläuterungen in der unten angegebenen Literaturquelle nach folgender Gleichung geführt.&#x03B7;x=&#x03C4;tor,xfv,tor+&#x03C4;x+&#x03C4;xzfR=3&#x2217;nxyb(n&#x2212;1)fv,tor+&#x2202;nx&#x2202;xn&#x2212;1+&#x03C4;xzfR&#x2264;1" role="presentation" style="display: inline-table; line-height: 0; font-size: 15.21px; overflow-wrap: normal; word-spacing: normal; text-wrap: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; margin: 0px; padding: 1px 0px; position: relative;">ηx=τtor,xfv,tor+τx+τxzfR=3∗nxyb(n−1)fv,tor+∂nx∂xn−1+τxzfR≤1𝜂𝑥=𝜏𝑡𝑜𝑟,𝑥𝑓𝑣,𝑡𝑜𝑟+𝜏𝑥+𝜏𝑥𝑧𝑓𝑅=3∗𝑛𝑥𝑦𝑏(𝑛−1)𝑓𝑣,𝑡𝑜𝑟+∂𝑛𝑥∂𝑥𝑛−1+𝜏𝑥𝑧𝑓𝑅≤1Werte:b Brettbreiten Anzahl Brettlagennxy Schub in Scheibenebene ∂ n x ∂ x Abscheren der Brettlagen τ x z Schub in DickenrichtungfR Rollschubfestigkeitfv,tor TorsionsschubfestigkeitFür die y-Richtung erfolgt der Nachweis analog, allerdings mit den Werten für y-Richtung.

Domande frequenti (FAQ)

Ritorna alle FAQ

1358x

004206

Dipl.-Ing. (FH) Bastian Kuhn, M.Sc.

2020-01-07

Domanda

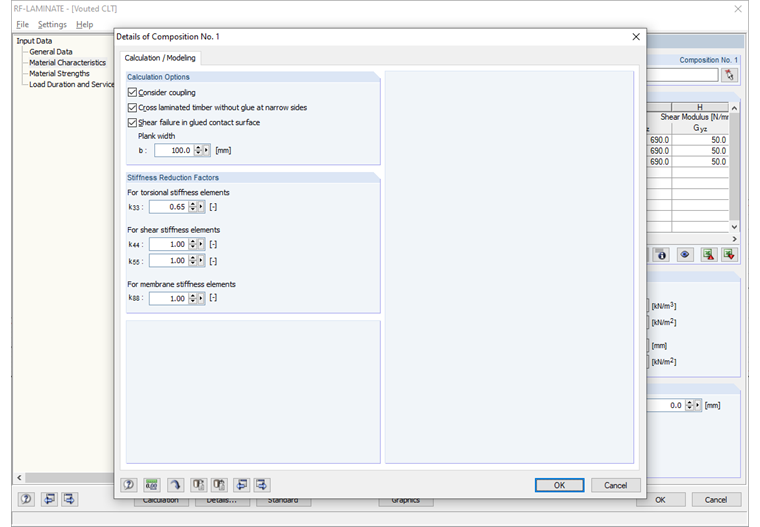

Qual è il significato di "Rottura per taglio nella superficie di contatto incollata" nei dettagli del modulo aggiuntivo RF‑LAMINATE?

Risposta:

Bei nicht schmallseitenverklebten Brettsperrholzplatten und einem wandartigen Tragverhalten ist häufig die Torsionsbeanspruchung in den Klebefugen maßgebend. Dieser Nachweis wird gemäß den Erläuterungen in der unten angegebenen Literaturquelle nach folgender Gleichung geführt.
