Funzione "Nodi su linee virtuali" per generatore di carico

Sto usando il generatore di carico "Converti carichi superficiali in carichi delle aste tramite celle". Welche Aufgabe hat die Funktion "Knoten an fiktiven Linien"?


Risposta:

Se nel modello strutturale viene rilevata una cella chiusa su tutti i lati, può essere utilizzata per l'applicazione del carico. Wenn der gewünschte Lastbereich jedoch nicht vollständig von Stäben umschlossen ist, wird die Zelle vom Lastgenerierer nicht erkannt.

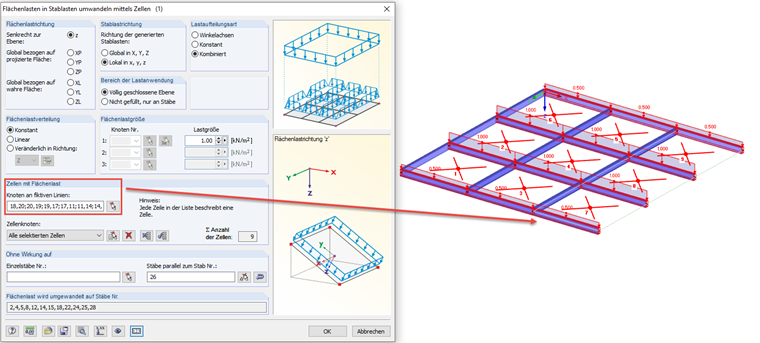

Mit der Funktion "Knoten an fiktiven Linien" kann man manuell die Eckknoten des Lastbereiches festlegen und somit den Zellenbereich eindeutig definieren. Die so definierte Zelle kann anschließend wie gewohnt durch die Pickfunktion der einzelnen Zellenknoten ausgewählt werden.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
