Domanda

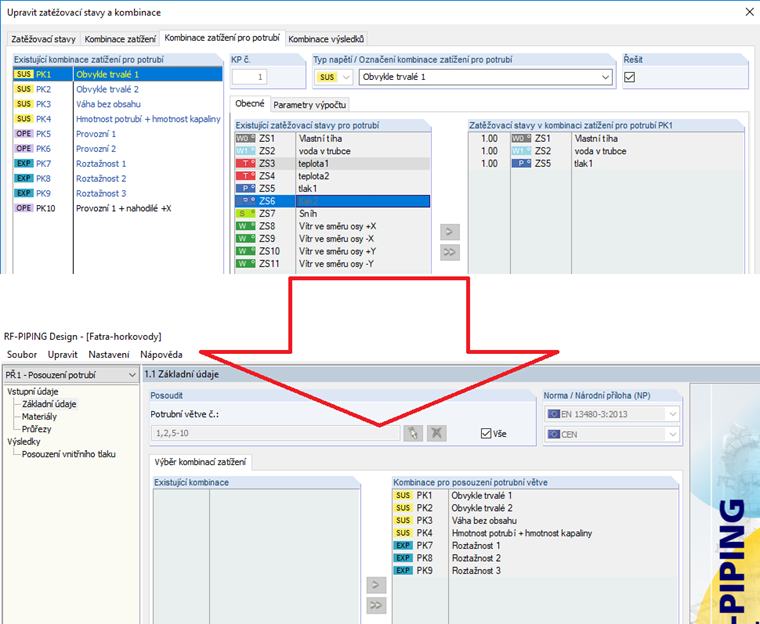

Perché non è possibile caricare le combinazioni di OPE nel modulo aggiuntivo RF-PIPING Design?
Dopo aver attivato il modulo aggiuntivo RF‑PIPING, una nuova barra degli strumenti è disponibile in RFEM ed il navigatore e le tabelle di progetto vengono ampliate. Il sistema di tubazioni è ora modellato allo stesso modo delle aste. Le curve dei tubi sono definite simultaneamente da tangenti (sezioni di tubi diritte) e raggio. Pertanto, è facile modificare successivamente i parametri di piegatura.
È anche possibile estendere le tubazioni successivamente definendo componenti speciali (giunti di dilatazione, valvole e altri). Le librerie di componenti strutturali implementate facilitano la definizione.
Le sezioni continue di tubi sono definite come set di sistemi di tubazioni.
Per i carichi delle tubazioni, i carichi delle aste sono assegnati ai rispettivi casi di carico. La combinazione dei carichi è inclusa nelle combinazioni di carico e di risultati delle tubazioni.
Dopo il calcolo, è possibile visualizzare gli spostamenti generalizzati, le forze interne dell'asta e le forze vincolari graficamente o nelle tabelle.
L'analisi delle tensioni secondo le norme può essere eseguita nel modulo aggiuntivo RF‑PIPING Design. Hai solo bisogno di selezionare i set rilevanti di sistemi di tubazioni e situazioni di carico.
Dopo aver modellato i sistemi di tubazioni in RFEM utilizzando RF-PIPING e aver definito i carichi e le combinazioni di carico e di risultati, è possibile eseguire l'analisi delle tensioni delle tubazioni nel modulo aggiuntivo RF-PIPING Design.
È possibile selezionare tutte o solo alcune tubazioni e carichi, combinazioni di carico o di risultati per la verifica delle tubazioni. La libreria dei materiali fornisce vari materiali secondo le norme EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.
Dopo il calcolo, i risultati vengono visualizzati in finestre disposte in modo chiaro; ad esempio, per sezione trasversale, per tubazione o per aste. È anche possibile visualizzare il rapporto di lavoro graficamente sull'intero modello in RFEM. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale.
Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
- Progettazione secondo EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
- Verifica dello spessore minimo richiesto per le pareti dalle tubazioni, tenendo conto delle tolleranze di produzione, della corrosione e del coefficiente di saldatura
- Analisi di tensioni dovute a carichi permanenti, a carichi permanenti ed occasionali, nonché a causa della dilatazione termica
- Nella relazione di calcolo in RFEM, elaborati con tabelle e grafici
- Input grafico delle componenti per condotte e tubazioni
- Visualizzazione illustrativa delle condotte e delle componenti nella finestra grafica in RFEM
- Librerie complete per sezioni trasversali e materiali di tubazioni
- Librerie complete per flange, riduzioni, T e giunti di dilatazione
- Considerazione della struttura delle tubazioni (isolamento, rivestimento, banda stagnata)
- Calcolo automatico dei coefficienti di intensificazione delle tensioni e dei coefficienti di flessibilità
- Categorie di azioni specifiche delle tubazioni per i casi di carico
- Combinazione automatica opzionale dei casi di carico
- Considerazione delle proprietà del materiale (modulo di elasticità, coefficiente di dilatazione termica) durante la temperatura di esercizio (impostazione predefinita) o durante la temperatura di riferimento (montaggio) del materiale
- Considerazione della deformazione e del sollevamento dovuti alla pressione (effetto Bourdon)
- Interazione tra la struttura portante e il sistema di tubazioni
È possibile aggiungere questo nuovo caso di carico alle combinazioni generate automaticamente?
