Domanda
Dove posso modificare la classe di acciaio di una trave della gru? Sebbene abbia impostato Steel St 37.2 in RSTAB, ma S235 viene utilizzato solo per il calcolo in CRANEWAY.
Risposta:
La classe di acciaio utilizzata si trova nella finestra 1.1 Dati generali del programma CRANEWAY (non nell'interfaccia utente di RSTAB 8). L'elenco contiene i gradi di acciaio, a seconda della norma selezionata.

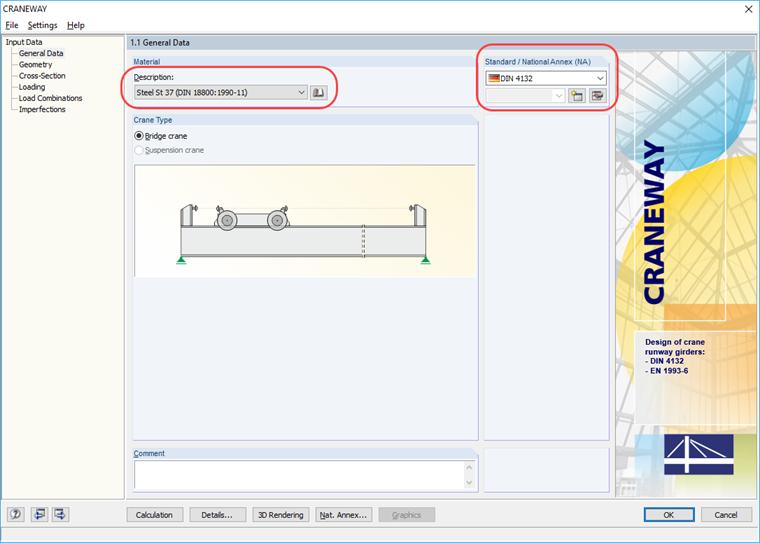

Steel St 37 può essere selezionato se si imposta la norma di progetto "DIN 4132" (vedere la Figura 01).

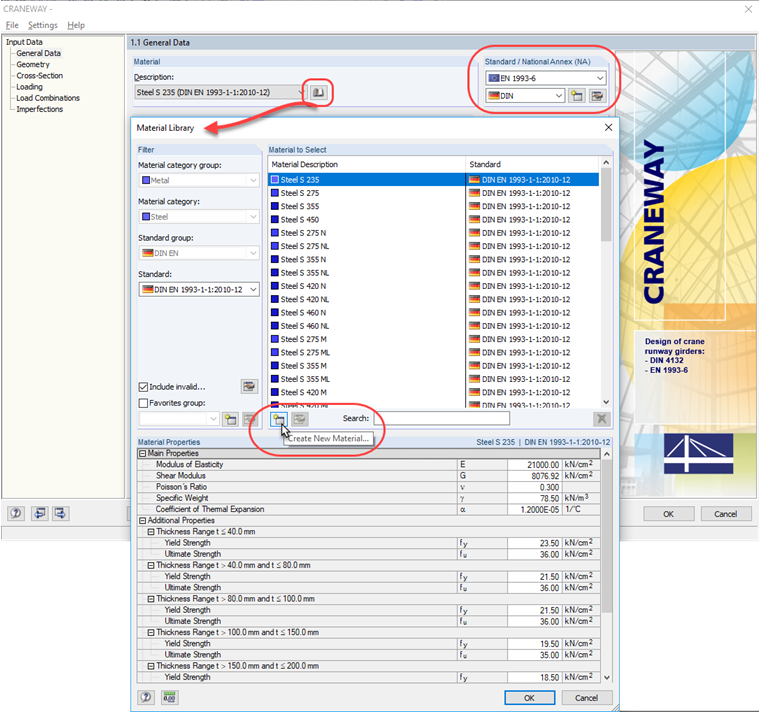

Se è impostata la EN 1993-6, è anche possibile creare il proprio materiale definito dall'utente e utilizzarlo per il progetto (vedere la Figura 02).
