Considerazione della regola di spostamento e della lunghezza di ancoraggio nell'armatura fornita

La regola di spostamento o la lunghezza di ancoraggio dell'armatura longitudinale è già stata presa in considerazione nella proposta di armatura?

Risposta:

In RF-CONCRETE Members (RFEM) o CONCRETE (RSTAB), la regola di spostamento viene presa in considerazione per impostazione predefinita quando si determina l'armatura.

Den Unterschied zwischen erforderlicher Bewehrung mit und ohne Versatzmaß sehen Sie, wenn Sie sich im Ergebnis-Navigator die Ergebnisse einblenden:

A_{s,-z (superiore)}
A_{s,+z (inf)}
A_{s,-z (oben),erf.}
A_{s,+z (unten),erf.}

In A_{s,-z (oben),erf.} und A_{s,+z (unten),erf.} ist das Versatzmaß inkludiert. Siehe hierzu auch das Bild 1.

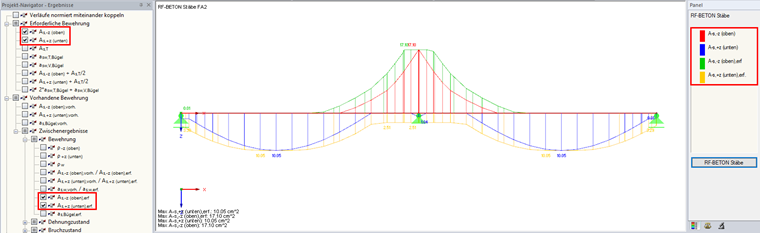

1 Distribuzione dell'armatura necessaria

Beim Bewehrungsvorschlag in RF-BETON Stäbe bzw. BETON wird standardmäßig die Verankerungslänge für ein "gerades Eisen" berücksichtigt. Die Einstellung hierzu finden Sie in der Eingabemaske 1.6. Vedi immagine 02.

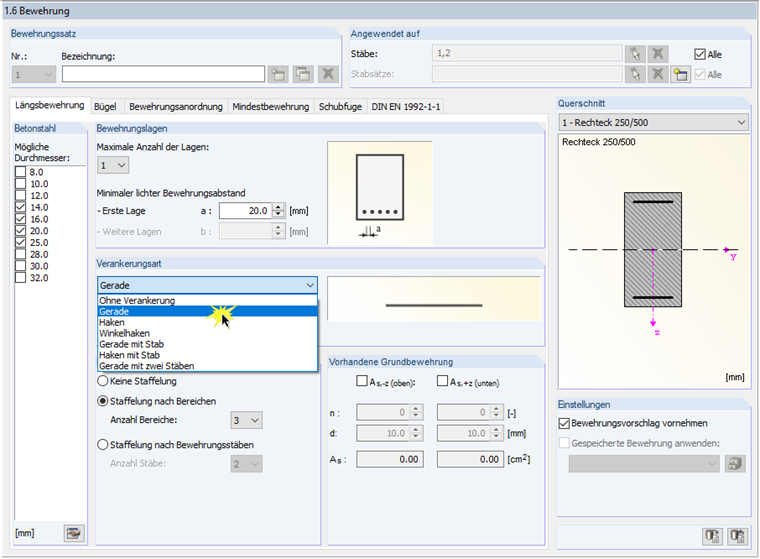

2 Selezione del tipo di ancoraggio per l'armatura longitudinale

Die Verankerungslänge wird ab A_{s,-z (oben),erf.} und A_{s,+z (unten),erf.} ermittelt. Also ist das Versatzmaß hier auch mit enthalten.
