Infittimento della mesh radiale per la geometria angolare

Come posso ottenere l'infittimento della mesh radiale per la geometria della base angolare?


Risposta:

Gli infittimenti della mesh sono stati adattati ad ogni nuova versione. Aktuell werden sie auf die Geometrie abgestimmt: Hat man beispielsweise eine eckige Grundgeometrie, so wird die Verdichtung eckig angewendet. Liegt dagegen eine runde Grundgeometrie vor, so wird die Verdichtung auch radial ausgerichtet.

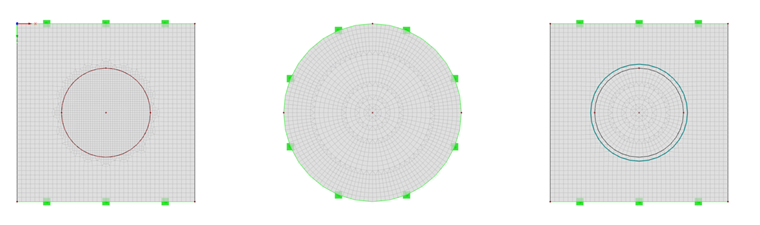

Um in einer eckigen Grundgeometrie einen Teilbereich radial zu vernetzen, könnte man in die Fläche eine Kreisöffnung einfügen und diese wieder mit einer Kreisfläche der ursprünglichen Dicke schließen (siehe Bild).


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.

Bibliografia
  1. Software Dlubal. (2018). Manuale RFEM. Tiefenbach.
