Avvertenza sulle condizioni di doppio vincolo per nodi e linee

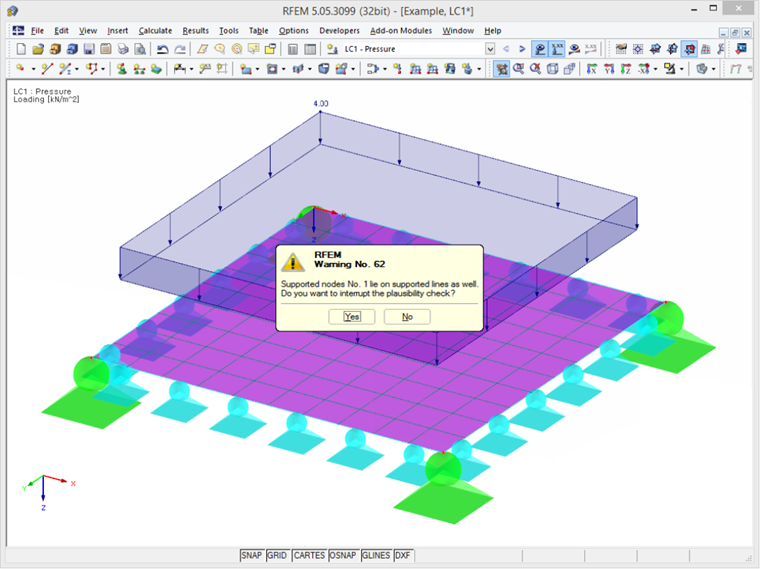

Qual è il significato dell'avviso "I nodi vincolati nr. 1-4 giacciono anche sulle linee vincolate"?


Risposta:

L'avviso dovrebbe evitare condizioni di vincolo doppio impostate per errore - una volta come gradi di libertà sul nodo (un vincolo esterno del nodo) e una volta come gradi di libertà nel punto finale della linea (un vincolo esterno della linea). Es könnten widersprüchliche Randbedingungen vorliegen, die nicht im Sinne des Anwenders sind.

Bei der Modellierung von Flächenbettungen kann es durchaus sinnvoll sein, unterschiedliche Steifigkeiten für Knoten- und Linienlager zu definieren (siehe RFEM-Handbuch, Stichwort "Erdkeil"). Wurden die Lagerungsbedingungen bewusst so zugewiesen, kann die Meldung mit "Nein" quittiert werden.

Die Warnung kann umgangen werden, indem z. B. vor dem gelagerten Knoten eine kurze nicht gelagerte Linie eingeführt wird.


Autore

Mr. Vogl crea e gestisce la documentazione tecnica.



;
