Berücksichtigung von Torsionsmomenten im DUENQ-Nachweis

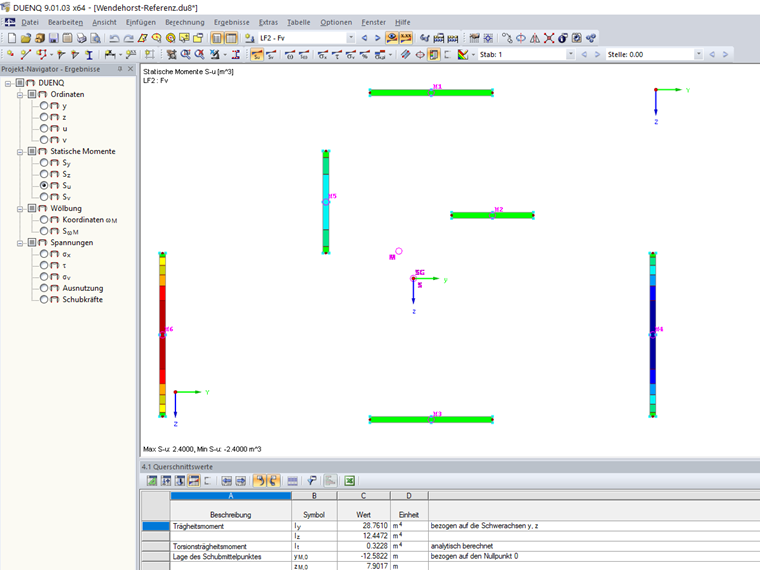

Quando si progettano i nuclei della struttura e le sezioni trasversali parziali nel programma SHAPE‑THIN, si pone il seguente problema: La forza orizzontale non agisce nel centro di taglio. Pertanto, ho bisogno di definire un momento torcente per mantenere le forze dei componenti o le tensioni di taglio nella sezione trasversale. Devo usare il momento torcente risultante come Mtsek o Mtpri ?


Risposta:

Se la forza orizzontale non agisce nel centro di taglio, quindi si verifica la torsione, è necessario applicare il momento torcente secondario Mxs per la corretta considerazione.

Dann erhält man die Teilquerkräfte aus Torsion Vy,k und Vz,k, die den Teilquerschnitt k belasten und die zu den Teilquerkräften aus Biegung hinzukommen.

Ein primäres Torsionsmoment Mxp ist im Gegenteil anzusetzen, wenn die Torsion von Aussteifungssystemen ursprünglich nicht durch die Horizontalkraft (mit einem Abstand vom Schubmittelpunkt) verursacht ist, sondern direkt durch das einwirkende Torsionsmoment.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
