I risultati della superficie sono visualizzati in una griglia di 500 mm. Dabei wird aber der maßgebende Wert nicht erfasst. Wie kann ich den Rasterabstand ändern?

Question

I risultati della superficie sono visualizzati in una griglia di 500 mm. Dabei wird aber der ma&#223;gebende Wert nicht erfasst. Wie kann ich den Rasterabstand &#228;ndern?

Accepted Answer

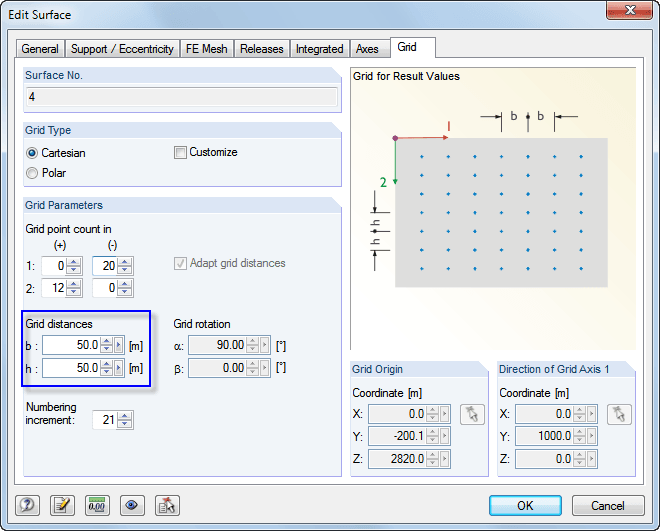

I risultati tabellari sono visualizzati nei punti della griglia di ogni superficie. Das Ausdruckprotokoll verwendet ebenfalls dieses Raster.Doppelklicken Sie die Fl&#228;che, um den Dialog "Fl&#228;che bearbeiten" aufzurufen. W&#228;hlen Sie dort das Register "Raster".Geben Sie nun Abst&#228;nde b und h an, die auf die Modellgeometrie abgestimmt sind. &#220;ber das Kontrollfeld "Benutzerdefiniert" sind auch individuelle Einstellungen (Rasterursprung, Drehung) m&#246;glich.

Modifica della spaziatura della griglia

I risultati della superficie sono visualizzati in una griglia di 500 mm. Dabei wird aber der maßgebende Wert nicht erfasst. Wie kann ich den Rasterabstand ändern?
