Domanda:

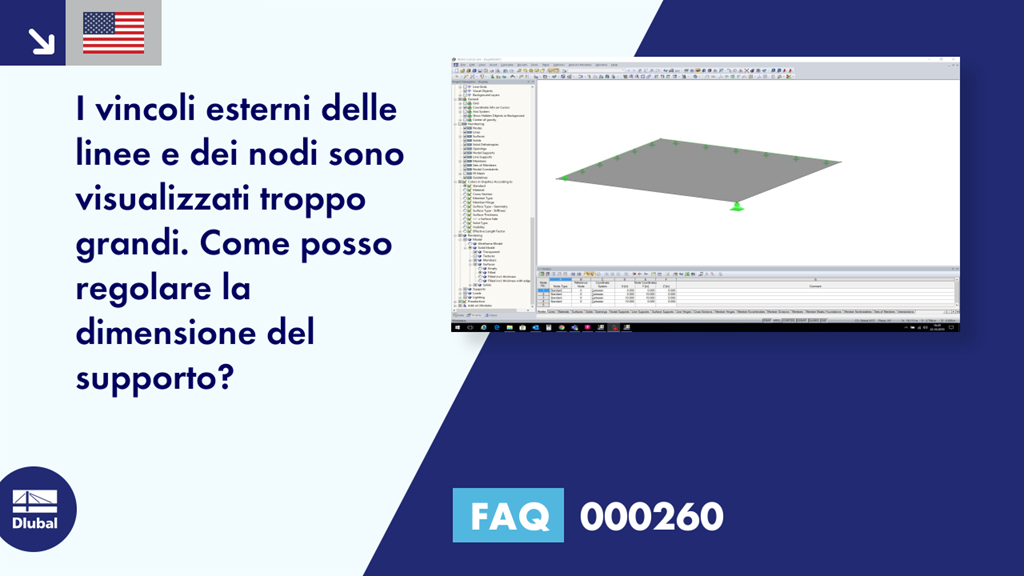

Le visualizzazioni del vincolo esterno della linea e del vincolo del nodo sono troppo grandi. Come posso regolare le dimensioni del supporto?
Risposta:
Per impostazione predefinita, la dimensione del vincolo esterno è ottimizzata per le strutture in cemento armato.
È possibile modificare facilmente le dimensioni di visualizzazione facendo clic con il pulsante destro del mouse sul vincolo esterno. Quindi, selezionare l'opzione "Riduci dimensione" nel menu di scelta rapida.
Se non ci sono miglioramenti, selezionare l'opzione "Proprietà di visualizzazione" nel menu di scelta rapida. La dimensione del simbolo del vincolo si basa sulle impostazioni dei limiti che corrispondono alle dimensioni dell'intero modello. Questi limiti possono essere regolati utilizzando il pulsante [Impostazioni] (vedi immagine).
È possibile salvare le proprietà di visualizzazione modificate nelle configurazioni. In questo modo, è possibile creare varie proprietà di visualizzazione adattate a diverse strutture. La configurazione corrente può essere salvata e i file di configurazione possono essere aperti utilizzando il menu di RFEM "Impostazioni" → "Gestione configurazioni".
