Domanda:

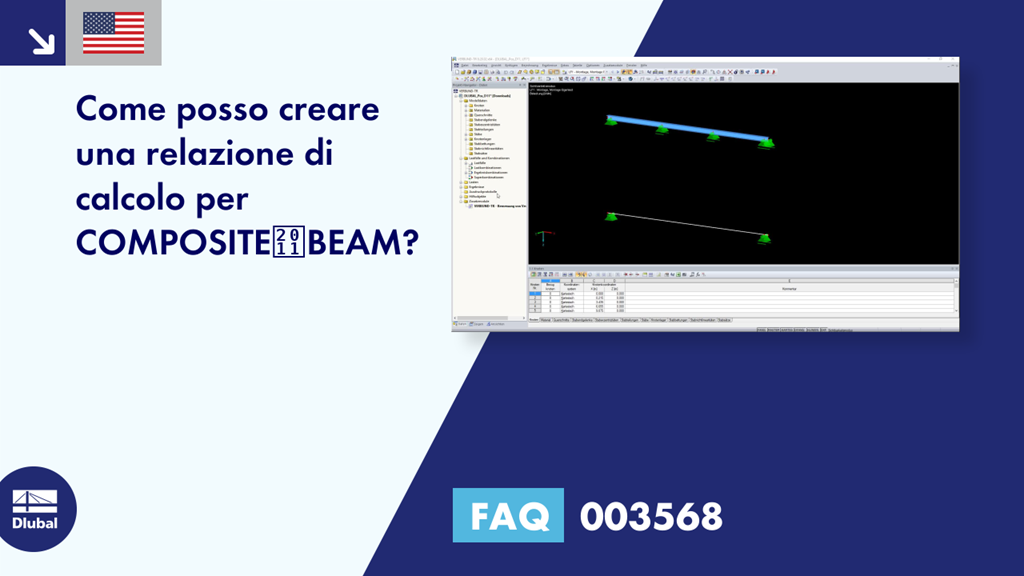

Come posso creare una relazione di calcolo per COMPOSITE‑BEAM?
Risposta:
Il video allegato mostra come è possibile creare facilmente e rapidamente una relazione di calcolo con i risultati per il programma COMPOSITE‑BEAM.
Domanda:
Come posso creare una relazione di calcolo per COMPOSITE‑BEAM?
Risposta:
Il video allegato mostra come è possibile creare facilmente e rapidamente una relazione di calcolo con i risultati per il programma COMPOSITE‑BEAM.
Quando si determinano le forze interne, è possibile scegliere tra il metodo di calcolo 1 (non fessurata su tutta la lunghezza della trave) e il metodo di calcolo 2 (formazione di fessure su colonne interne).
In entrambi i casi, è possibile considerare una larghezza efficace costante della soletta di calcestruzzo sull'intera campata secondo ENV 1994-1-1, 4.2.2.1 (1) e una ridistribuzione dei momenti. Le forze interne per la verifica di connettori a taglio possono essere determinate solo dal calcolo elastico delle forze interne utilizzando il nucleo di analisi RSTAB (non è richiesta alcuna licenza RSTAB).
Il calcolo esegue la determinazione completamente automatica delle proprietà efficaci della sezione trasversale nei rispettivi punti temporali, considerando la viscosità e il ritiro. Nell'interfaccia utente di RSTAB, i modelli strutturali vengono creati come una struttura di aste, comprese tutte le condizioni al contorno e i carichi. In questo modo, è garantito un calcolo affidabile delle forze interne con le proprietà della sezione trasversale efficace.
Quando si entra nel modello strutturale, è possibile definire travi a campata singola e continue con o senza sbalzi. Inoltre, è possibile specificare diverse lunghezze delle campate con condizioni al contorno definibili (appoggi, svincoli), nonché qualsiasi vincolo costruttivo e svincolo a momento nella fase costruttiva. Per una sezione trasversale completa, è possibile creare tipiche sezioni di travi composte sulla base di travi in acciaio (sezioni a I) con ali in calcestruzzo pieno, piastre prefabbricate, lamiere trapezoidali o soffitti solidi rastremati.
È anche possibile classificare le sezioni trasversali per mezzo delle lunghezze delle travi, opzionalmente con rivestimento in calcestruzzo. Le figure illustrative facilitano l'inserimento di armature trasversali aggiuntive per lamiere trapezoidali, irrigidimenti del profilo e aperture angolari o circolari nell'anima. Il peso proprio viene applicato automaticamente quando si inseriscono i carichi. Inoltre, è possibile considerare i carichi fissi e variabili specificando l'età del calcestruzzo all'inizio del carico per la viscosità e definire liberamente carichi singoli, uniformi e trapezoidali. COMPOSITE-BEAM crea automaticamente una combinazione di carico basata sui dati dei singoli casi di carico.
I risultati sono visualizzati nelle tabelle dei risultati ordinate per i progetti richiesti. Una chiara disposizione dei risultati consente un facile orientamento e valutazione.
Progetto allo stato limite ultimo:
Progetto allo stato limite di esercizio:
Tutti i dati sono documentati in una relazione di calcolo chiaramente organizzata, compresi i grafici. In caso di modifiche, la relazione di calcolo viene aggiornata automaticamente. COMPOSITE-BEAM è un programma stand-alone e non richiede la licenza RSTAB.
