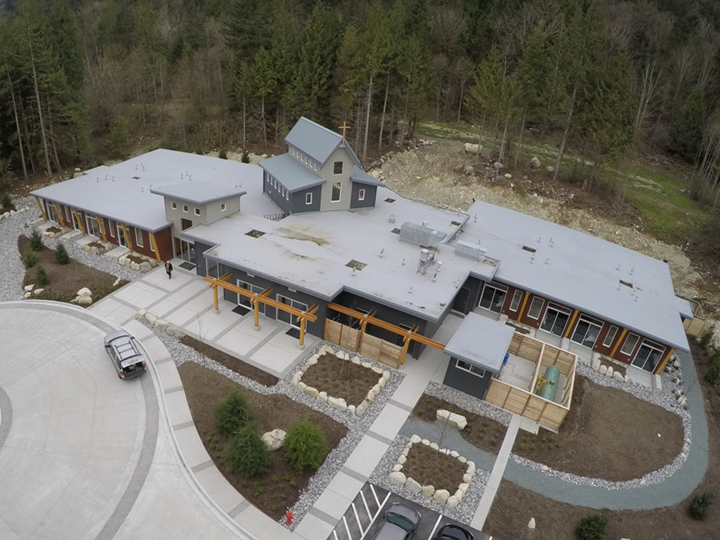

Monastère « Little Flower » en Colombie-Britannique, Canada

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

568x

Structure porteuse en bois lamellé-collé

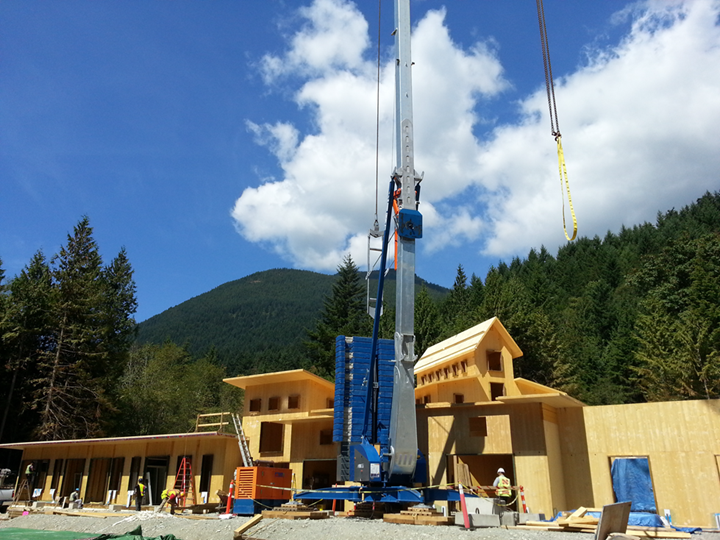

Le monastère a entièrement été construit en bois : 3 385 m² de panneaux en lamellé croisé et 24 m³ de panneaux en lamellé-collé ont été utilisés. La structure a été calculée par MM. Berger et Gadner, deux ingénieurs basés dans la ville de Merano, en Italie. L'ensemble de la structure porteuse a été analysée sous forme de modèle 3D dans RFEM.

Caractéristiques techniques

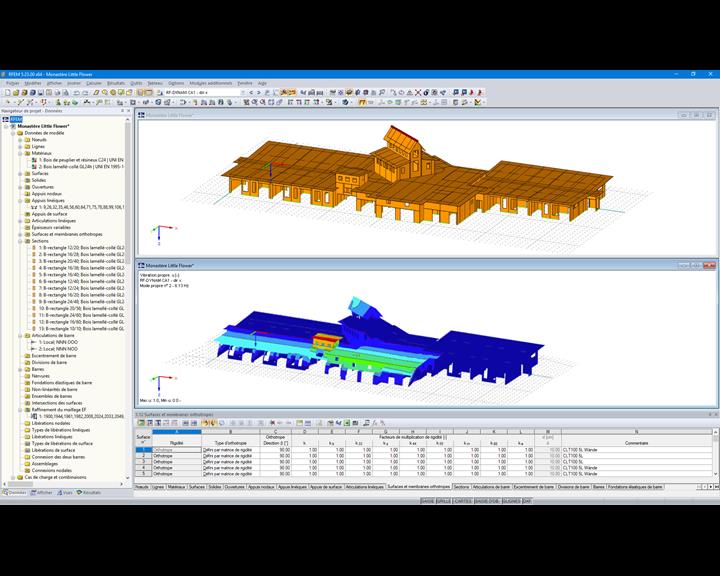

Le modèle 3D a été créé dans AutoCAD et importé dans RFEM grâce à son interface dédiée.

Les surfaces en lamellé croisé des éléments de la toiture et des murs ont été entrées comme des surfaces orthotropes avec une matrice de rigidité. Des articulations linéiques avec des rigidités de ressort adaptées aux éléments de fixation utilisés ont également été disposées aux points de connexion.

L'analyse sismique a été effectuée dans le module additionnel RF-DYNAM selon la norme canadienne NBC 2005.
