Amphithéâtre de Bytom, Pologne

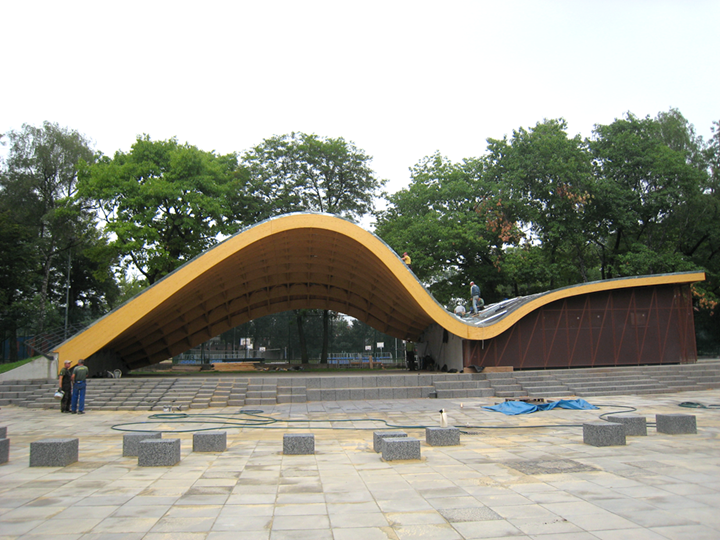

En août 2014, un nouveau théâtre en plein air extraordinaire a été inauguré à Bytom, en Pologne.

Sur le plan structurel, le bâtiment se compose de deux parties (la scène du théâtre et les coulisses), qui sont reliées géométriquement par une toiture en bois courbée dans l'espace. Cela donne à la structure sa conception remarquable.

Structure de scène du théâtre

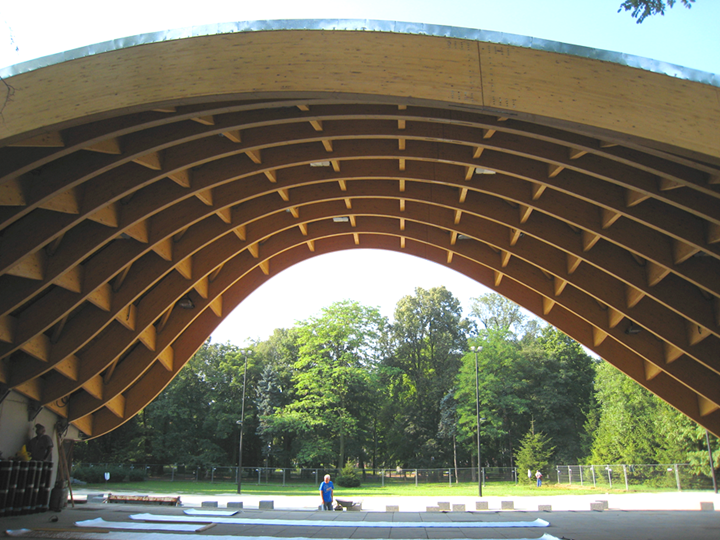

Die gewölbte Dachstruktur der Theaterbühne setzt sich aus zehn verschieden geformten Längsbindern aus Brettschichtholz zusammen, die gelenkig an die tragenden Stahlbetonwände angeschlossen sind.

Die Binder sind 100 mm dick und weisen unterschiedliche Querschnitte zwischen 600 und 1030 mm sowie Krümmungsstichmaße von 3700 bis 6450 mm auf. Damit überspannen sie in Längsrichtung eine Strecke von 18 m. Der Abstand der Binder in Querrichtung beträgt 1,2 m.

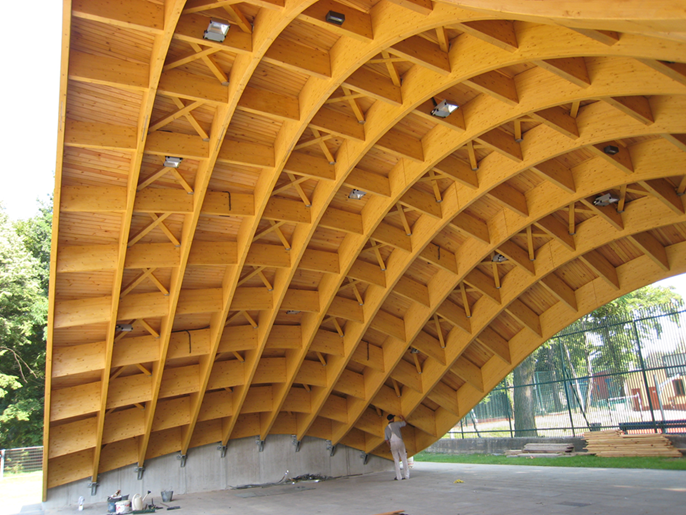

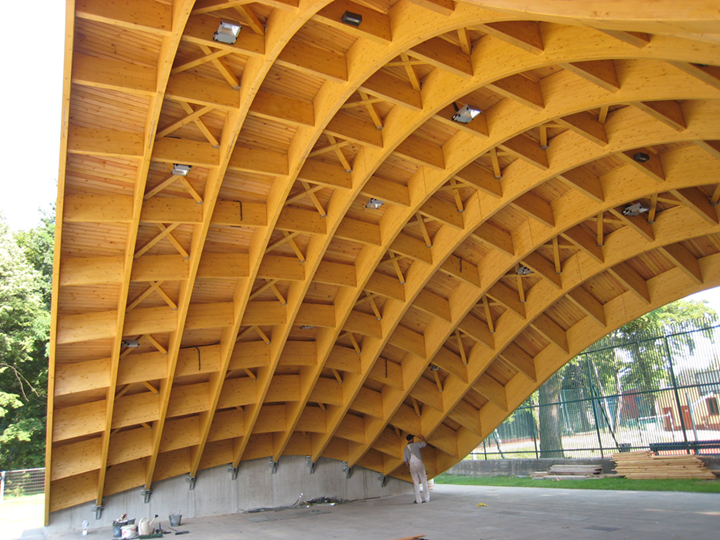

Sowohl in Längs- als auch in Querrichtung sind die Brettschichtholzträger in Form von Quadraten und Kassetten angeordnet. Dabei stellt ein aussteifendes System mit Diagonalauskreuzungen aus Holz die Stabilität in Querrichtung sicher. Die gesamte strukturelle Anordnung der Stäbe und insbesondere der Anschlüsse wurde mit dem größten Respekt gegenüber dem klaren, visuellen Erscheinungsbild der Struktur als Ganzes gestaltet.

Konstruktion des Backstage-Bereiches (Ankleideräume)

Die Bemessung des Wandaufbaus erfolgte als "two-by-four"-System, einer in Amerika standardisierten Holzgröße für Bretter, bei dem konstruktive Gipsfaser-Platten zum Einsatzkamen.

Für das Dachtragwerk über dem Backstage-Bereich wurden beide Bautechniken kombiniert: Der sichtbare Bereich umfasst dasselbe System von Brettschichtholzelementenwie die Hauptbühne. Der nicht sichtbare Bereich besteht aus Fachwerkträgern mit Nagelplatten.

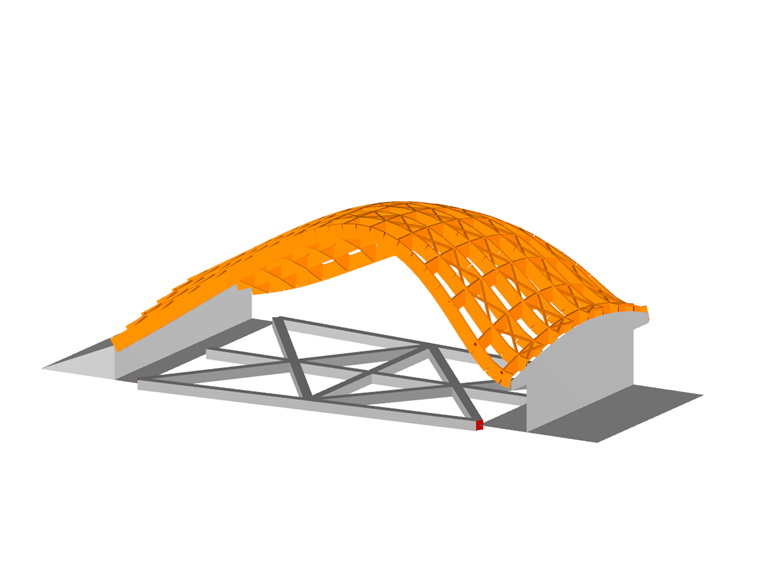

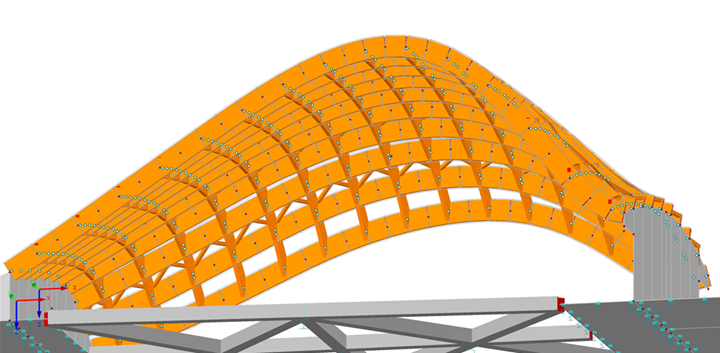

Das Statikmodell wurde unter Berücksichtigung aller Nichtlinearitäten der Stäbe und Bettungseigenschaften mit RFEM bemessen. Bei der Bemessung des Theaters wurdeRFEM gemeinsam mit der 3D Holzbausoftware SEMA erfolgreich eingesetzt.

Calcul de structure Ing.Zbyněk Šrůtek
Česká Skalice, République tchèque
www.timberdesign.cz
Construction KASPER Polska Sp. Z oo
Gliwice, Pologne
kasperpolska.pl
Architecture Conception architecturale
Łukasz Pluta, mgr inż. arch.
PLUS8.PL Architekci
Zabrze, Pologne
www.plus8.pl


Spécifications du projet

Données de modèle

Nombre de nœuds 363
Nombre de lignes 667
Nombre de barres 581
Nombre de surfaces 27
Nombre de cas de charge 15
Nombre de combinaisons de charges 396
Nombre de combinaisons de résultats 3
Poids total 194,757 t
Dimensions (métrique) 24,550 x 10,800 x 7,952 m
Dimensions (impériales) 80.54 x 35.43 x 26.09 feet
Version du logiciel 5.03.00
