Structure de voile avec articulations linéiques

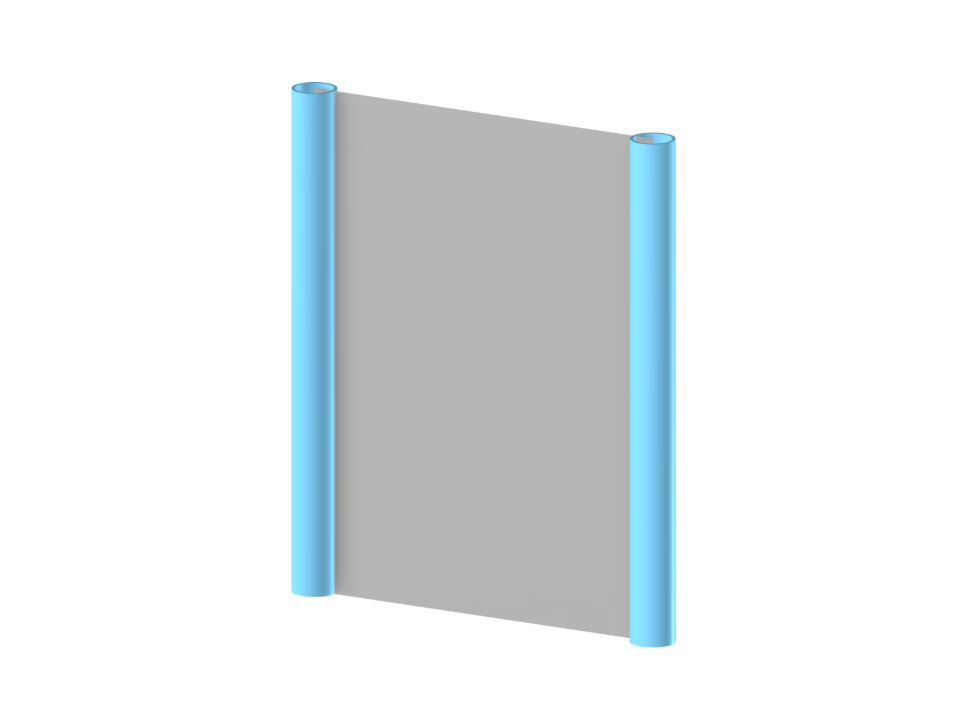

Structure du voile
Nombre de nœuds | 6 |
Nombre de lignes | 7 |
Nombre de barres | 4 |
Nombre de surfaces | 2 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 10,633 t |
Dimensions (métrique) | 3,000 x 4,000 x 0,000 m |
Dimensions (impériales) | 9.84 x 13.12 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
