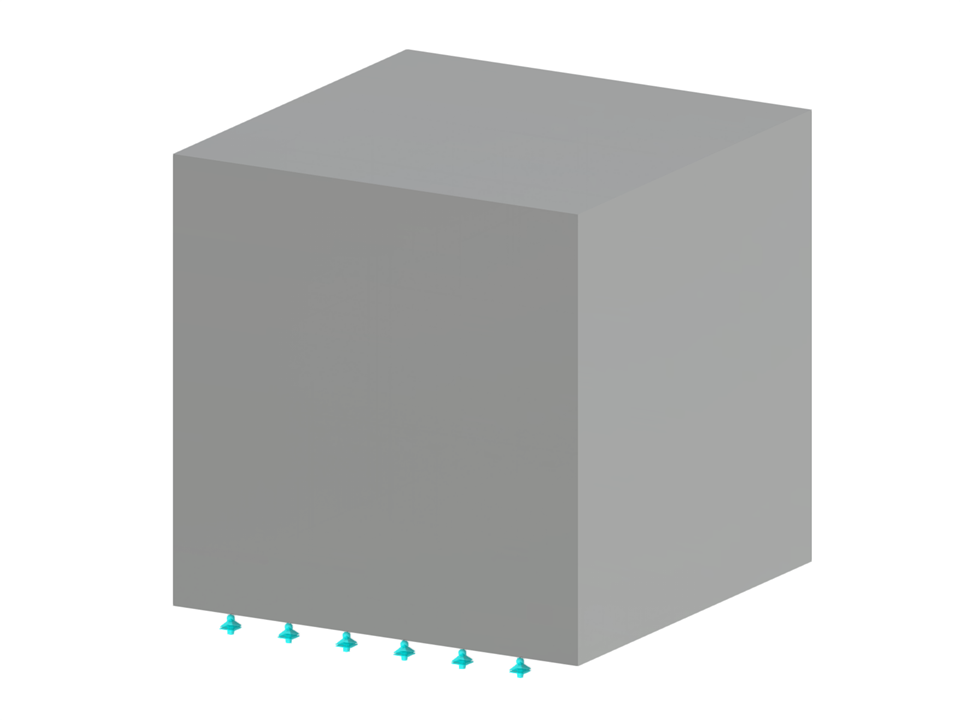

Cube avec incrément de charge
Cube
Nombre de nœuds | 8 |
Nombre de lignes | 12 |
Nombre de barres | 0 |
Nombre de surfaces | 6 |
Nombre de solides | 1 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,550 t |
Dimensions (métrique) | 1,000 x 1,000 x 1,000 m |
Dimensions (impériales) | 3.28 x 3.28 x 3.28 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
