Cette thèse porte sur la modélisation numérique selon la méthode des éléments finis d'un système de portique de tenségrité, à l'aide du logiciel RFEM 5 et RF-DYNAM Pro de Dlubal Software. Un exemple d'application réelle est analysé dans lequel la chaîne est conçue pour inempêcher la transmission des messages sur les bandes de fréquences appropriées afin d'isolation sismique d'un objet externe.

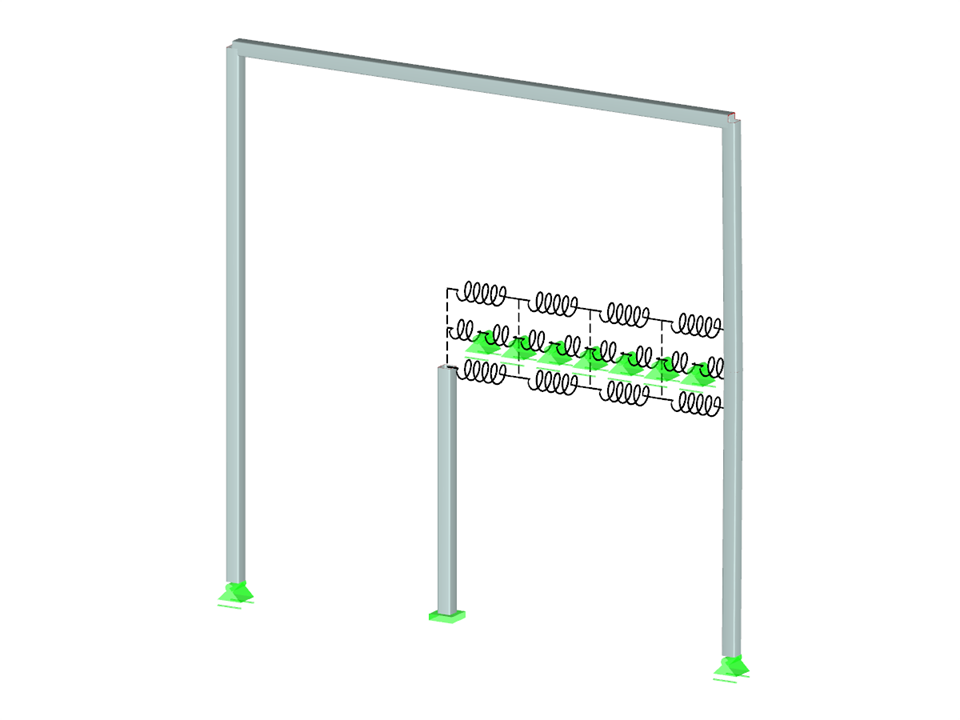

Modélisation par la méthode des éléments finis d'une chaîne de tenségrité
Nombre de nœuds | 24 |
Nombre de lignes | 31 |
Nombre de barres | 31 |
Nombre de cas de charge | 2 |
Poids total | 0,005 t |
Dimensions (métrique) | 1,652 x 0,100 x 1,550 m |
Dimensions (impériales) | 5.42 x 0.33 x 5.09 feet |
Version du logiciel | 5.32.02 |
