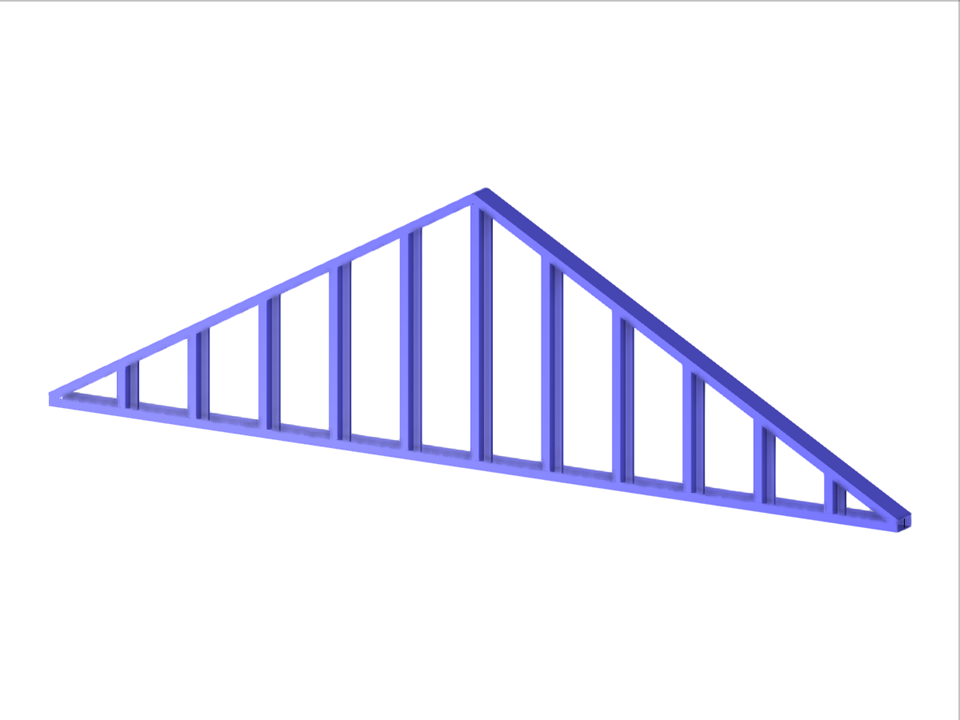

Paramétrage de la géométrie d'un panneau de pignon en acier.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Pignon
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 24 |
Nombre de lignes | 14 |
Nombre de barres | 14 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,025 t |
Dimensions (métrique) | 3,600 x 1,000 x 0,000 m |
Dimensions (impériales) | 11.81 x 3.28 x 0 feet |
