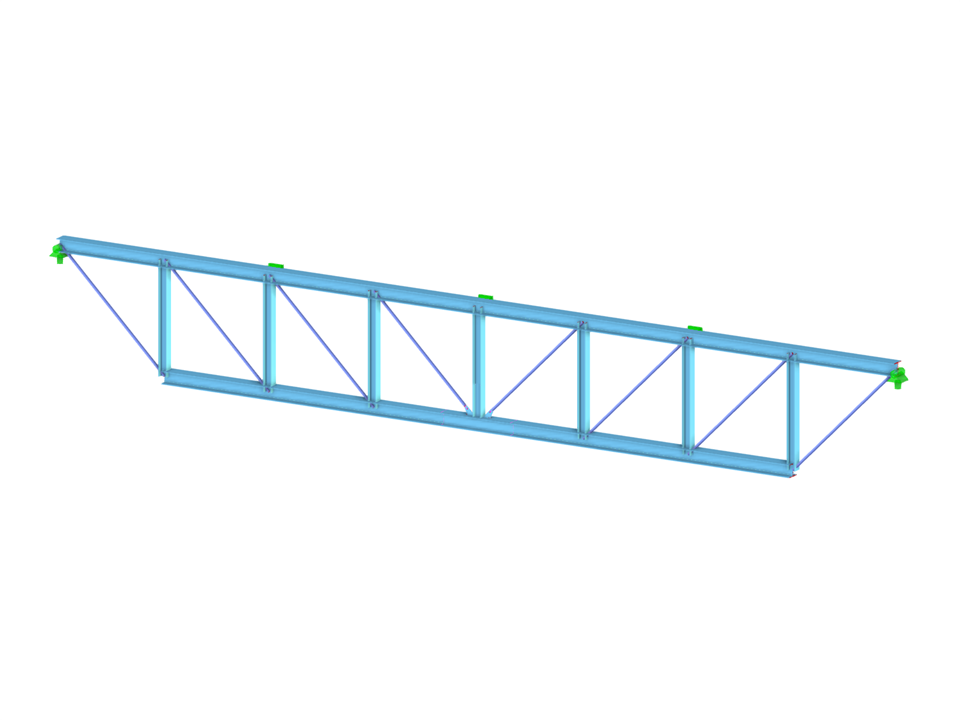

Poutre en treillis 2D dans laquelle la connexion du poteau à la membrure inférieure, y compris les sangles de traction, a été modélisée à l'aide d'un modèle surfacique.
Treillis 2D avec détail aux éléments finis
Nombre de nœuds | 67 |
Nombre de lignes | 97 |
Nombre de barres | 54 |
Nombre de surfaces | 19 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 2 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,044 t |
Dimensions (métrique) | 13,000 x 5,000 x 0,180 m |
Dimensions (impériales) | 42.65 x 16.4 x 0.59 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
