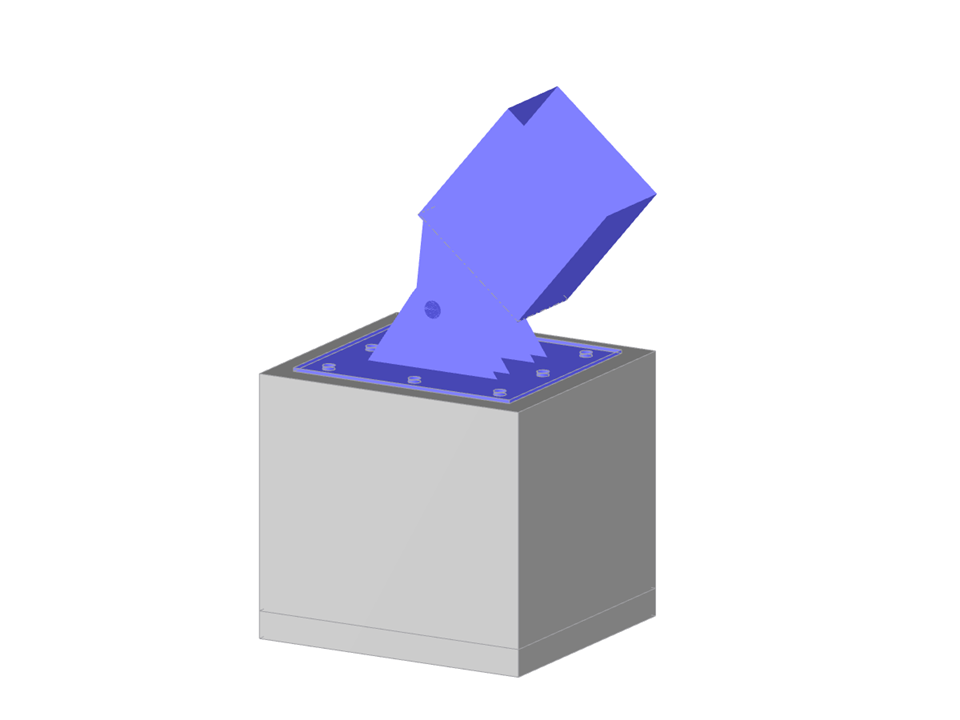

Paramétrage de la géométrie d'un appui articulé d'un poteau en acier à section rectangulaire creuse ancré à un bloc de fondation avec 4 boulons d'ancrage.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |
Appui articulé de poteau métallique
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 156 |
Nombre de lignes | 114 |
Nombre de barres | 10 |
Nombre de surfaces | 59 |
Nombre de solides | 3 |
Nombre de cas de charge | 2 |
Poids total | 3,812 t |
Dimensions (métrique) | 1,408 x 1,100 x 2,247 m |
Dimensions (impériales) | 4.62 x 3.61 x 7.37 feet |
Version du logiciel | 5.27.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
