Paramétrage de la géométrie d'une semelle de jointure entre deux canalisations.
- Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).

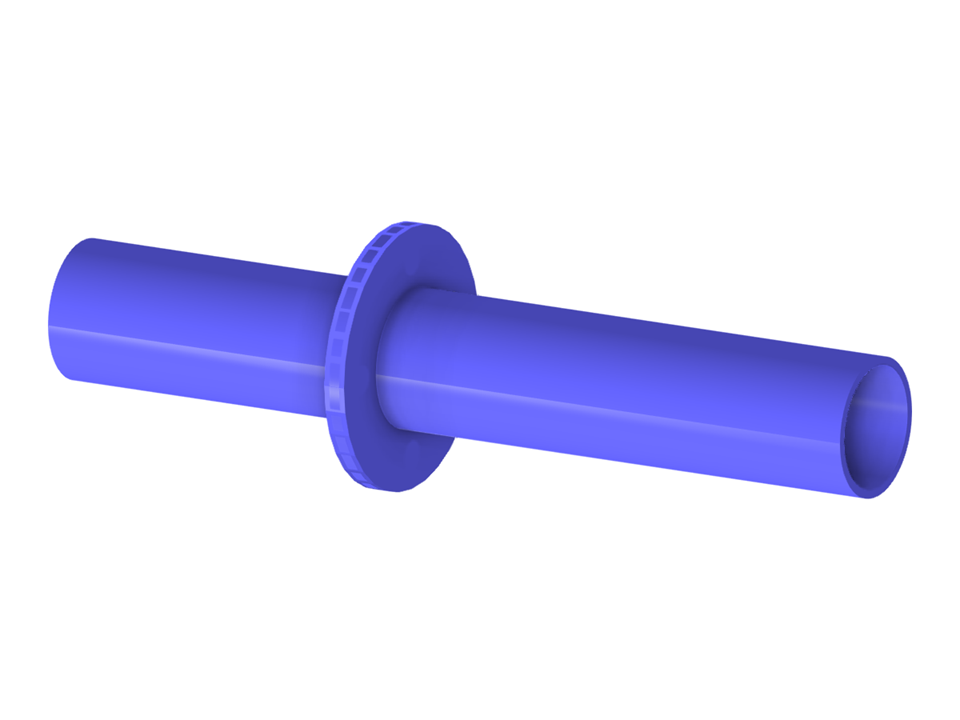

Bride de raccordement
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 24 |
Nombre de lignes | 26 |
Nombre de barres | 4 |
Nombre de surfaces | 20 |
Nombre de solides | 1 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,329 t |
Dimensions (métrique) | 2,025 x 0,600 x 0,600 m |
Dimensions (impériales) | 6.64 x 1.97 x 1.97 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
