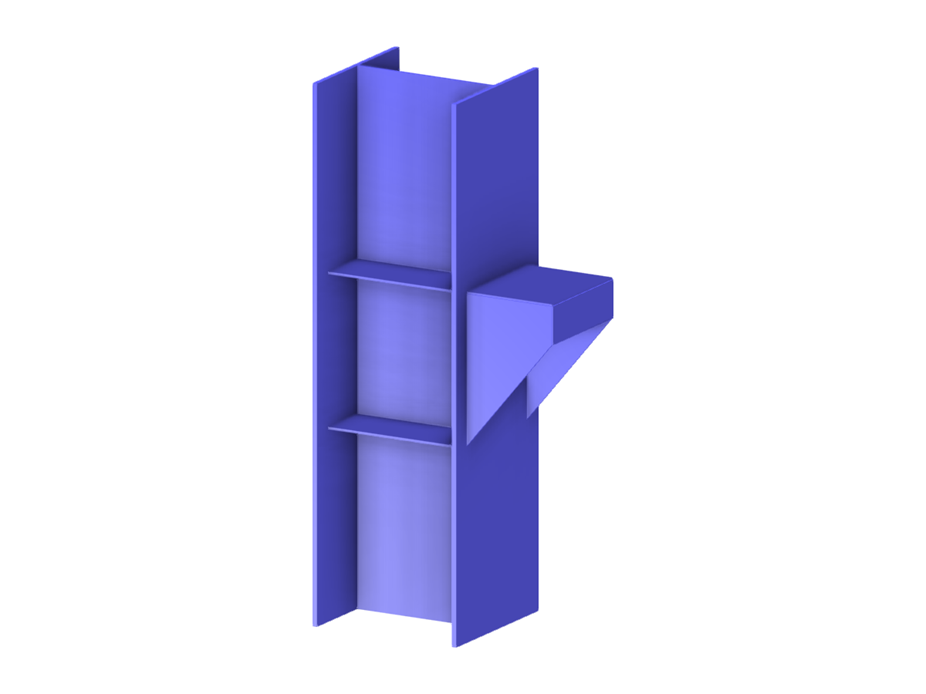

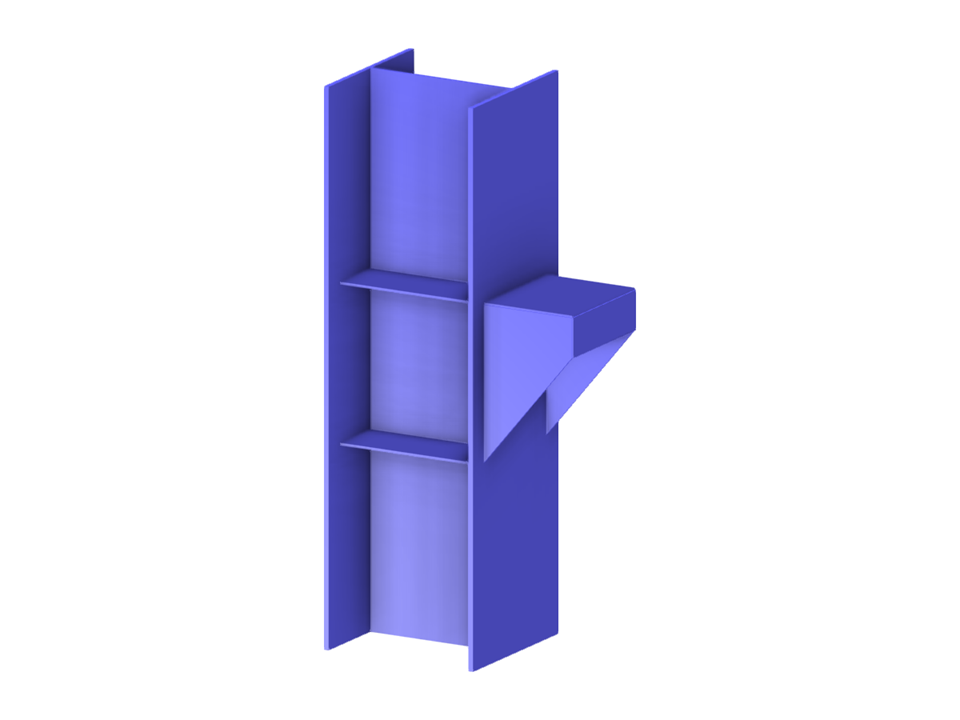

Paramétrage de la géométrie d'un support en acier court relié à un poteau en I avec des profilés en I.
- Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).
Poteau encastré
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 37 |
Nombre de lignes | 60 |
Nombre de barres | 0 |
Nombre de surfaces | 11 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,458 t |
Dimensions (métrique) | 1,300 x 2,800 x 0,820 m |
Dimensions (impériales) | 4.27 x 9.19 x 2.69 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
