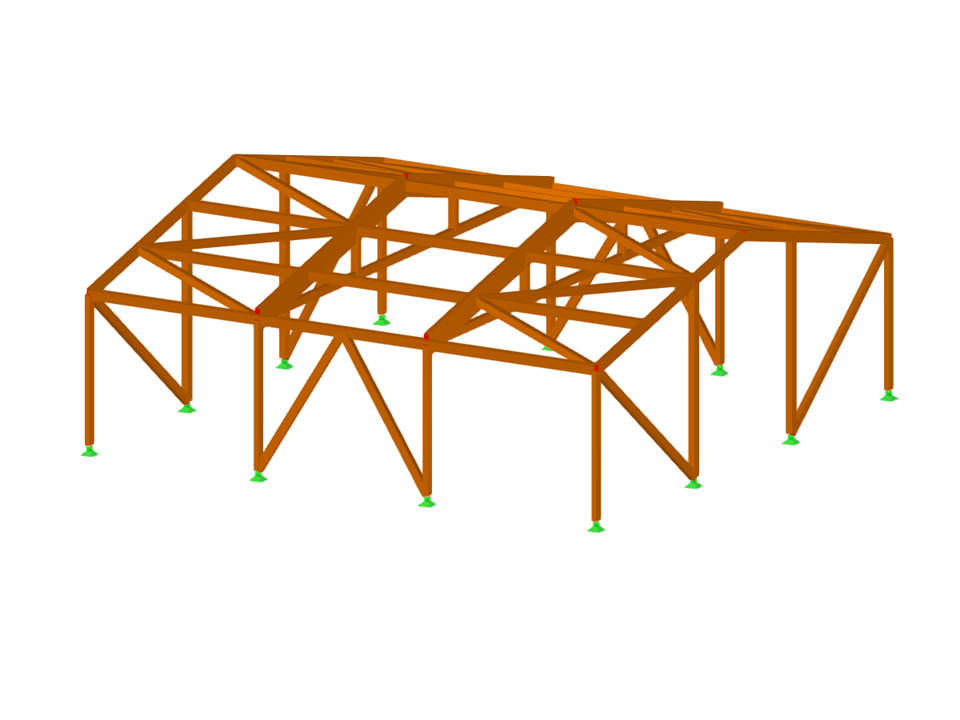

Structure de la halle en bois
Nombre de nœuds | 46 |
Nombre de lignes | 67 |
Nombre de barres | 67 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 5 |
Nombre de combinaisons de charges | 39 |
Nombre de combinaisons de résultats | 0 |
Poids total | 5,883 t |
Dimensions (métrique) | 15,000 x 5,822 x 15,000 m |
Dimensions (impériales) | 49.21 x 19.1 x 49.21 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
