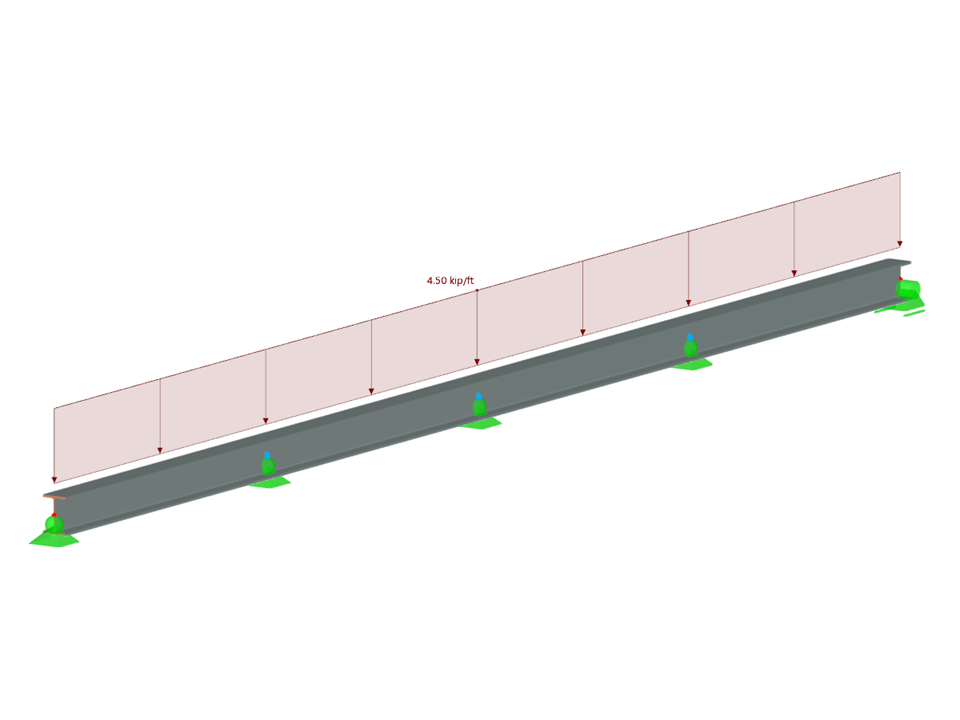

ADM Beam Model for KB 001752 | Local Buckling of Flexural Members per ADM 2020 in RFEM 6
Exemple de flexion ADM
Nombre de nœuds | 15 |
Nombre de lignes | 3 |
Nombre de barres | 3 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,080 t |
Dimensions (métrique) | 0,000 x 3,048 x 4,877 m |
Dimensions (impériales) | 0 x 10 x 16 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
