Système spatial parallèle avec stabilisation à l'aide d'un contre-câble.
Câble de stabilisation sous le câble de suspension.

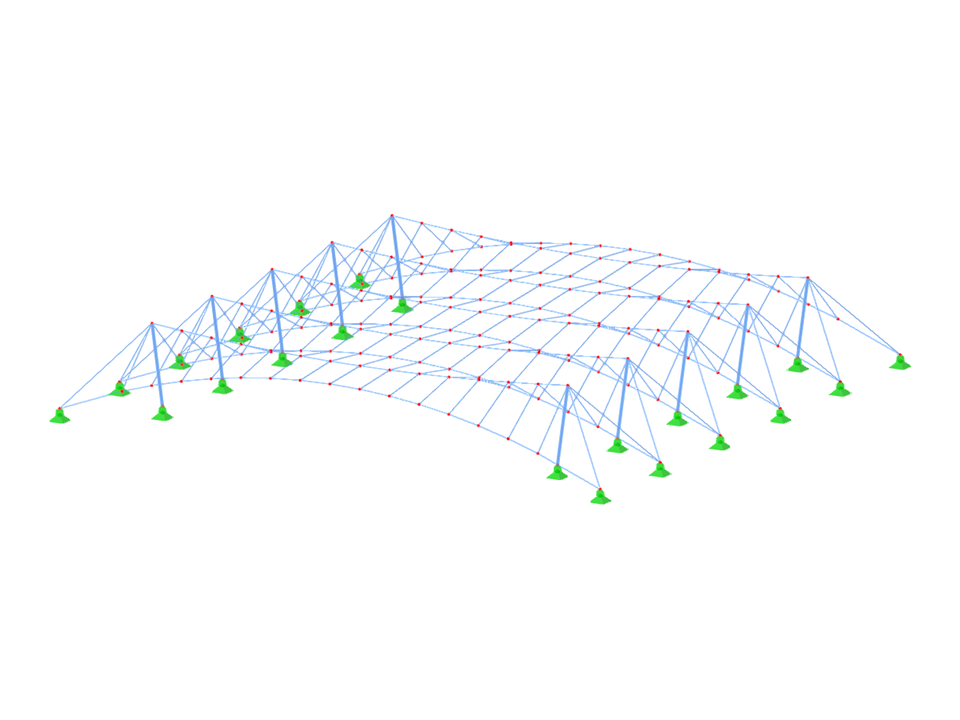

CT001-a | Système spatial parallèle avec stabilisation par contre-câble
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 187 |
Nombre de lignes | 346 |
Nombre de barres | 346 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,730 t |
Dimensions (métrique) | 26,000 x 3,500 x 25,000 m |
Dimensions (impériales) | 85.3 x 11.48 x 82.02 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
