Téléchargez la structure de l'abri de voiture en aluminium conçue selon à l'ADM 2020 et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM.
Ce modèle est utilisé dans le webinaire gratuit 'ADM 2020 Vérification de l'aluminium dans RFEM 6' du 25 mai 2022 (en anglais).

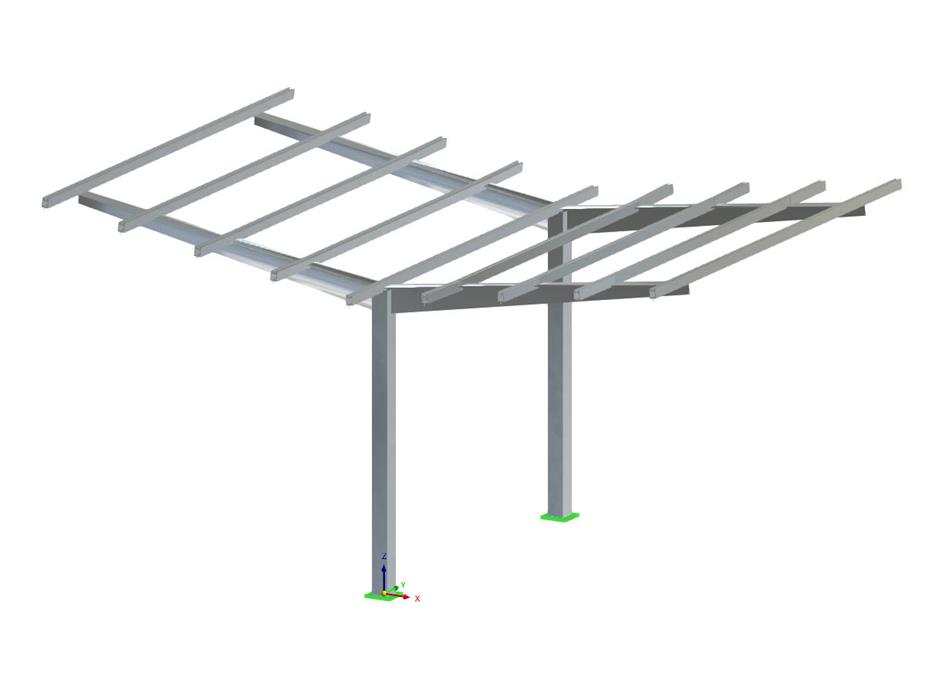

Carport en aluminium | ADM 2020
Nombre de nœuds | 38 |
Nombre de lignes | 40 |
Nombre de barres | 33 |
Nombre de surfaces | 2 |
Nombre de solides | 0 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 10 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,281 t |
Dimensions (métrique) | 6,096 x 3,172 x 4,267 m |
Dimensions (impériales) | 20 x 10.41 x 14 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
