Ce modèle a été utilisé pour montrer la rotation d'une barre dans un plan.

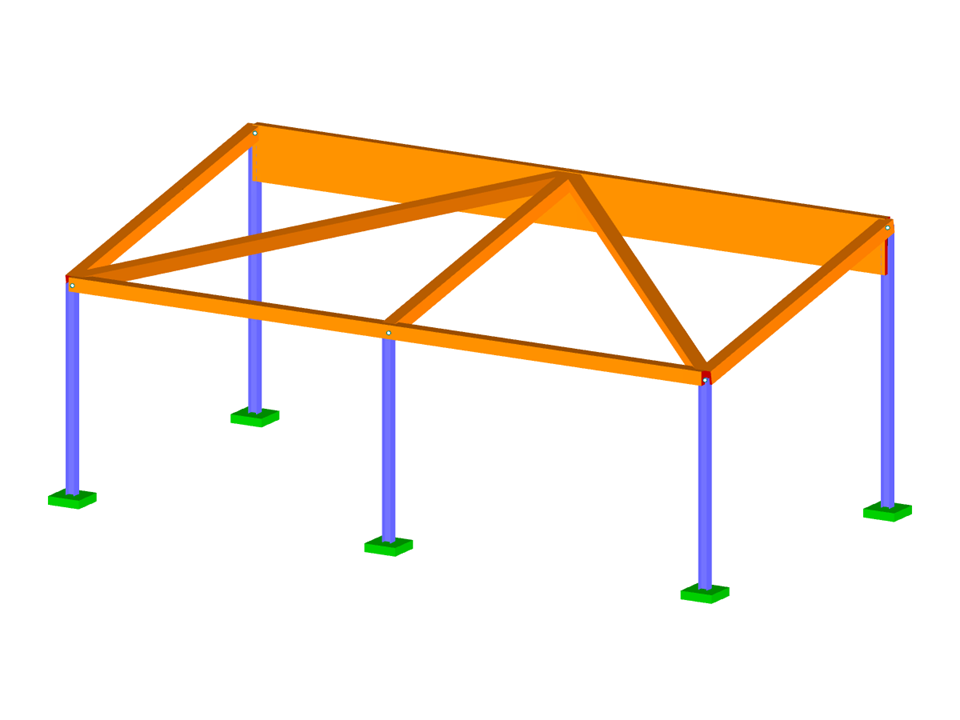

Auvent
Nombre de nœuds | 11 |
Nombre de lignes | 14 |
Nombre de barres | 14 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 13 |
Nombre de combinaisons de résultats | 4 |
Poids total | 1,555 t |
Dimensions (métrique) | 10,000 x 4,000 x 5,000 m |
Dimensions (impériales) | 32.81 x 13.12 x 16.4 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
