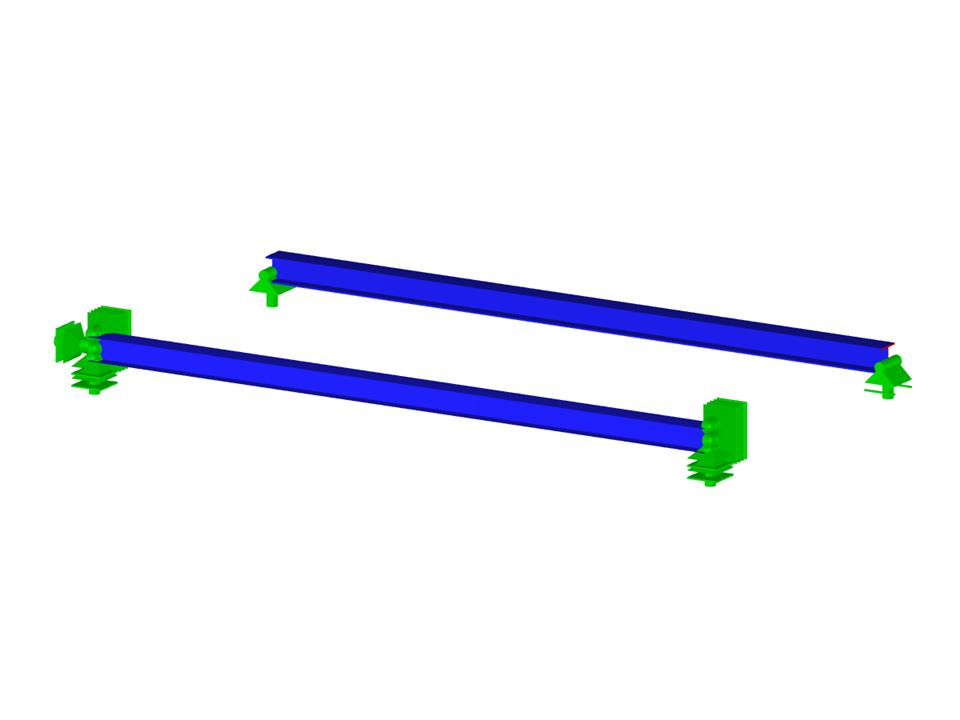

Le modèle illustre le dimensionnement des soudures d'angle pour les sections en I et en caisson soudées en considérant la soudure longitudinale, la soudure d'angle et la vérification des soudures. Il fournit une représentation claire des zones de transition et du calcul des contraintes de cisaillement dans les éléments de connexion. L'image liée montre un schéma des détails de connexion des sections, mettant en évidence les zones de soudure essentielles. L'analyse aide les ingénieurs à mettre en œuvre des techniques de connexion précises.
Modèle utilisé dans
Vérification de cordon d’assemblage d'une poutre en flexion
| Nombre de nœuds | 18 |
| Nombre de lignes | 23 |
| Nombre de barres | 1 |
| Nombre de surfaces | 5 |
| Nombre de cas de charge | 1 |
| Poids total | 1,778 t |
| Dimensions (métrique) | 8,393 x 4,393 x 0,393 m |
| Dimensions (impériales) | 27.54 x 14.41 x 1.29 feet |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
