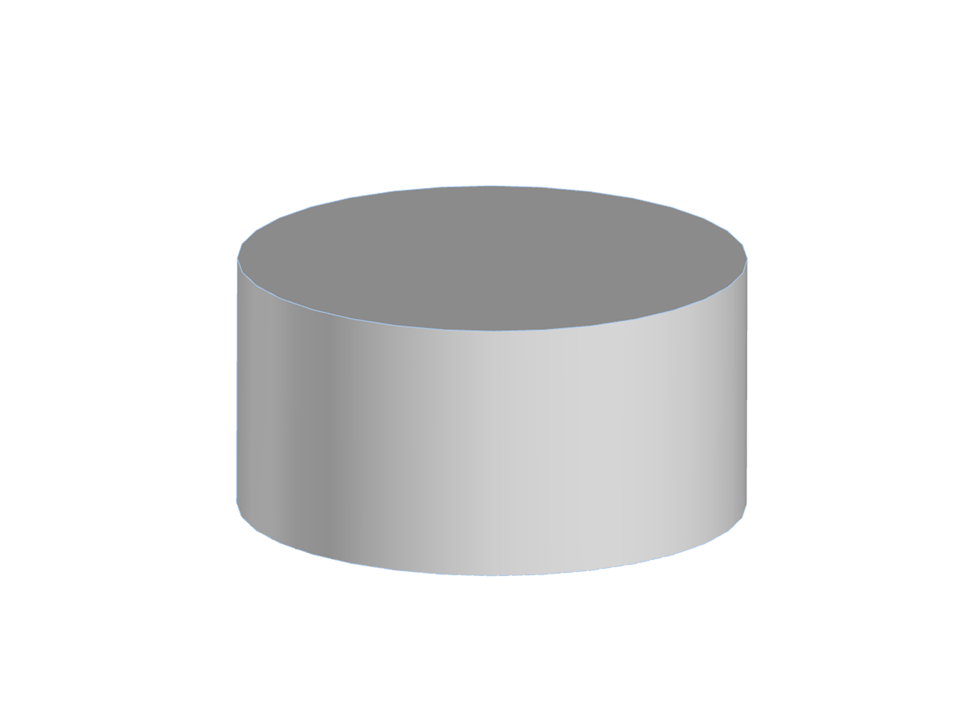

Le modèle illustre de manière pratique comment les systèmes d’axes peuvent être configurés avec précision dans les solides, illustrés par un cylindre. Il met en évidence l’importance des axes et des systèmes d’axes dans les analyses de volume et offre une vue d’ensemble claire des paramètres pour définir la géométrie. L’image associée montre le cylindre avec des axes clairement indiqués, illustrant de manière optimale la relation entre la forme, le volume et l’orientation des axes.
Modèle utilisé dans
Axe du cylindre
| Nombre de nœuds | 6 |
| Nombre de lignes | 3 |
| Nombre de surfaces | 3 |
| Nombre de solides | 1 |
| Poids total | 7,071 t |
| Dimensions (métrique) | 3,877 x 3,654 x 3,515 m |
| Dimensions (impériales) | 12.72 x 11.99 x 11.53 feet |
| Version du logiciel | 5.24.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
