Ce bâtiment abrite un musée archéologique, un marché couvert ainsi qu'un espace de spectacle et d'exposition en plein air. La structure bois, à l'intérieur de laquelle se trouve des restaurants, est composée de plusieurs parasols dont les chapeaux sont reliés par une promenade publique.
Il s'agit d'un projet mixte en bois, en béton, en acier et en acier composite.
Dimensionnement de la structure bois
Finnforest, Aichach, Allemagne

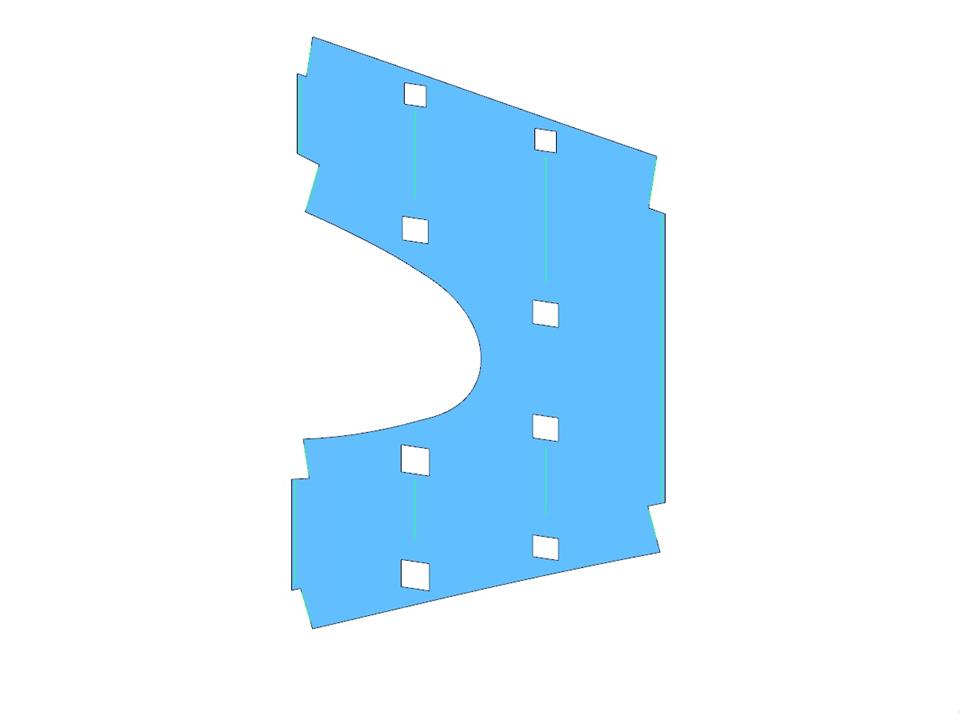

Vérification d'un panneau de 4 m x 6 m dans RFEM (© Finnforest)
Il s'agit d'un projet mixte en bois, en béton, en acier et en acier composite.
Dimensionnement de la structure bois
Finnforest, Aichach, Allemagne
Vérification d'un panneau de 4 m x 6 m dans RFEM (© Finnforest)
Structure d'ombrage en bois
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 225 |
| Nombre de lignes | 81 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 64 |
| Nombre de combinaisons de résultats | 9 |
| Poids total | 1,893 t |
| Dimensions (métrique) | 4,298 x 0,000 x 6,111 m |
| Dimensions (impériales) | 14.1 x 0 x 20.05 feet |
| Version du logiciel | 5.23.00 |
