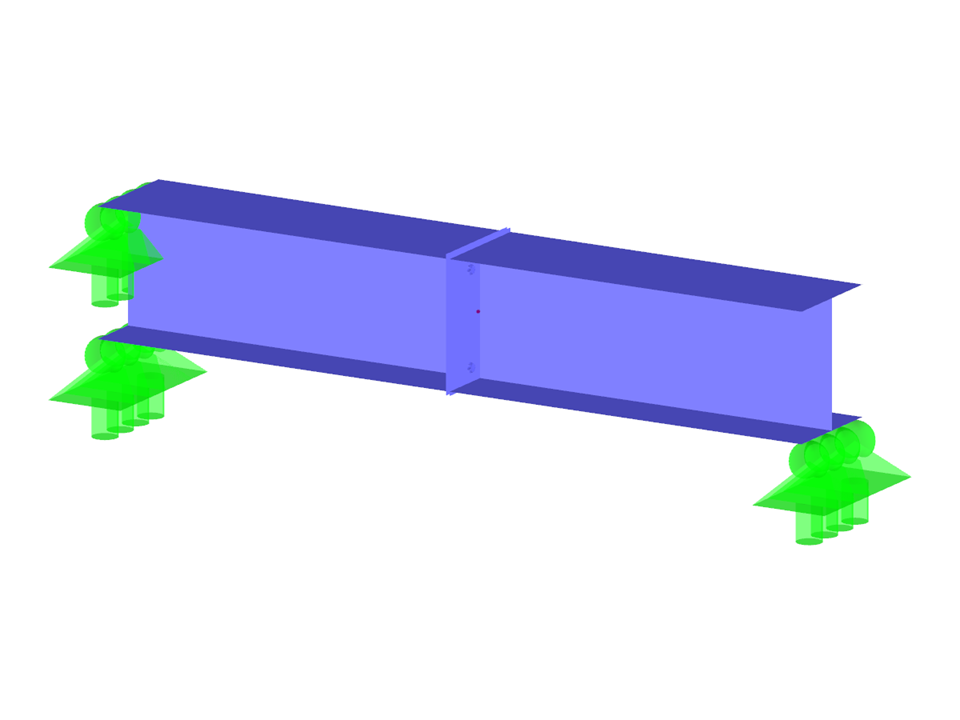

Ce modèle présente une plaque d’about en lien avec une poutre en acier, illustrant des concepts modernes de construction métallique. Des sections en acier formées à froid sont utilisées pour des mécaniques de transfert de charges efficaces. La représentation se distingue par une exécution géométrique précise et des détails de connexion hautement détaillés. La précision technique et la profondeur constructive soutiennent la simulation de solutions de connexion réelles. Idéal pour une application dans le calcul structurel assisté par logiciel et les processus d’optimisation.
Structure acier : Platine d’about et poutre acier
| Nombre de nœuds | 168 |
| Nombre de lignes | 220 |
| Nombre de barres | 68 |
| Nombre de surfaces | 52 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,295 t |
| Dimensions (métrique) | 2,000 x 0,300 x 0,360 m |
| Dimensions (impériales) | 6.56 x 0.98 x 1.18 feet |
| Version du logiciel | 4.10.07 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
