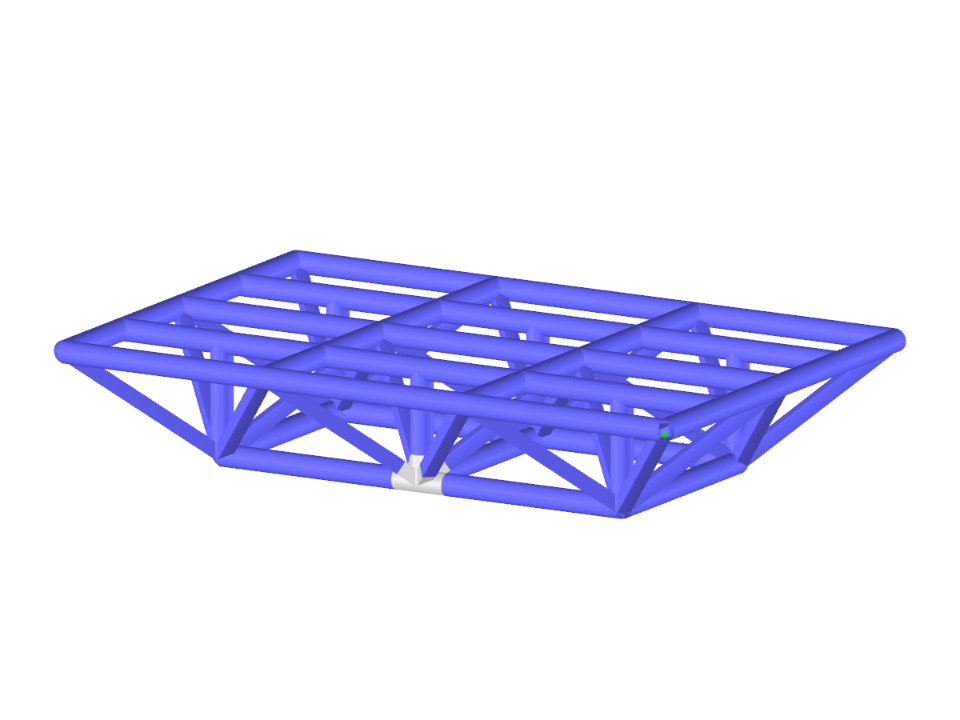

Nœud FW
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 327 |
Nombre de lignes | 331 |
Nombre de barres | 82 |
Nombre de surfaces | 338 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 1 |
Dimensions (métrique) | 12,500 x 8,500 x 2,612 m |
Dimensions (impériales) | 41.01 x 27.89 x 8.57 feet |
Version du logiciel | 5.01.51 |
