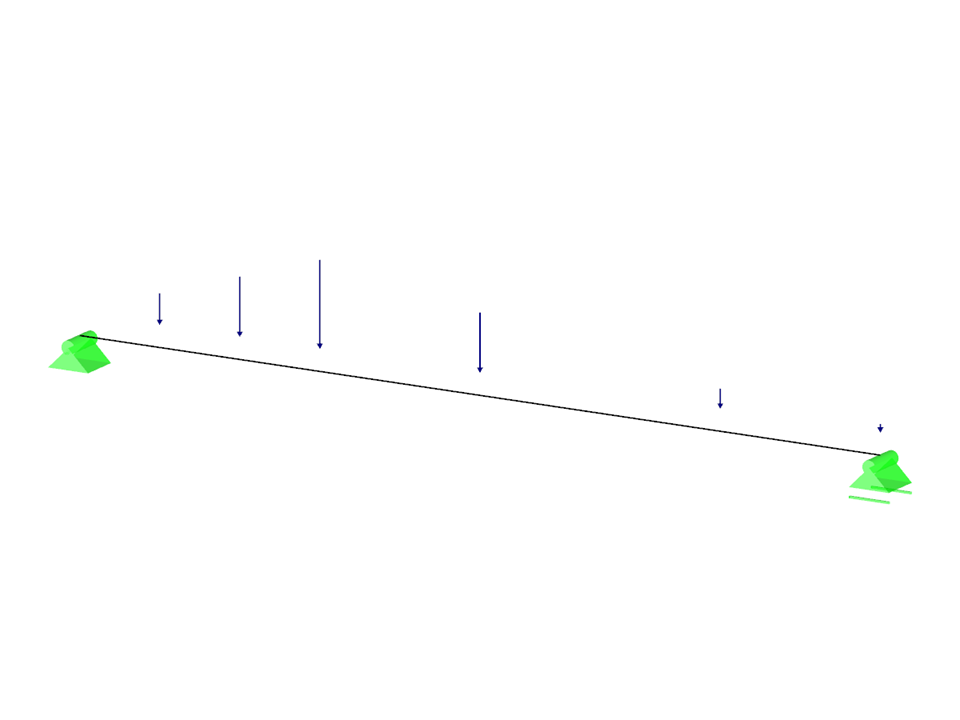

Poutre à travée simple avec charges de barre
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 2 |
Nombre de barres | 1 |
Nombre de cas de charge | 1 |
Poids total | 0,000 t |
Dimensions (métrique) | 10,500 x 0,500 x 0,500 m |
Dimensions (impériales) | 34.45 x 1.64 x 1.64 feet |
Version du logiciel | 8.23.00 |
