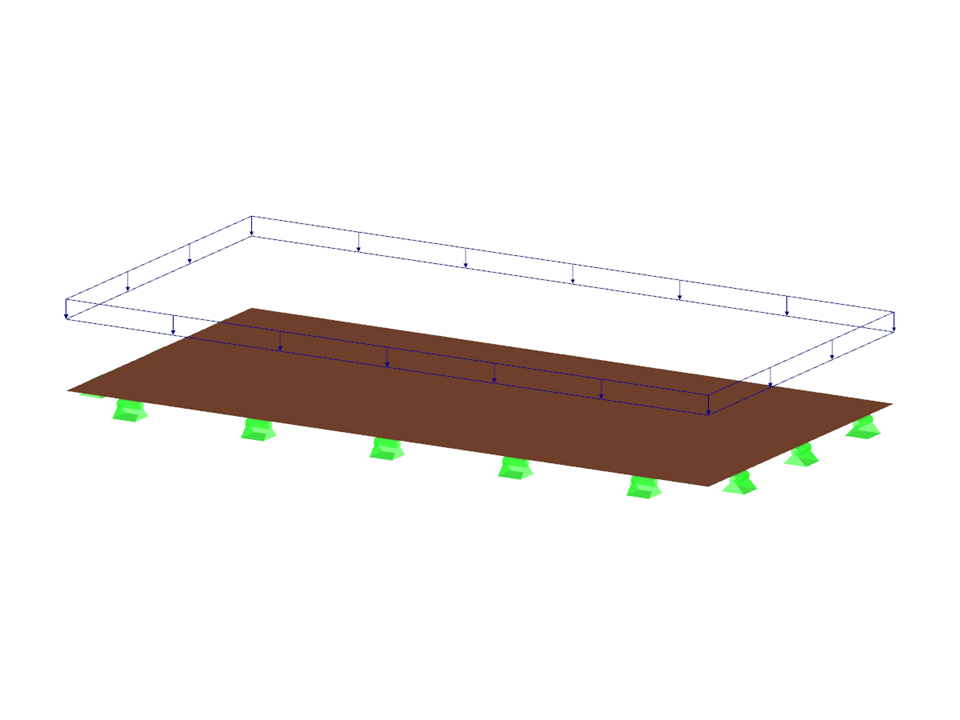

Une plaque orthotrope rectangulaire mince est simplement supportée et chargée par une pression uniformément répartie. Les directions des axes x et y coïncident avec les directions principales. Déterminez la flèche maximale de la plaque tout en négligeant le poids propre.
Exemple de vérification 000091 | 3
Nombre de nœuds | 4 |
Nombre de lignes | 4 |
Nombre de surfaces | 1 |
Nombre de cas de charge | 1 |
Poids total | 0,012 t |
Dimensions (métrique) | 2,000 x 1,000 x 0,000 m |
Dimensions (impériales) | 6.56 x 3.28 x 0 feet |
Version du logiciel | 5.15.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
