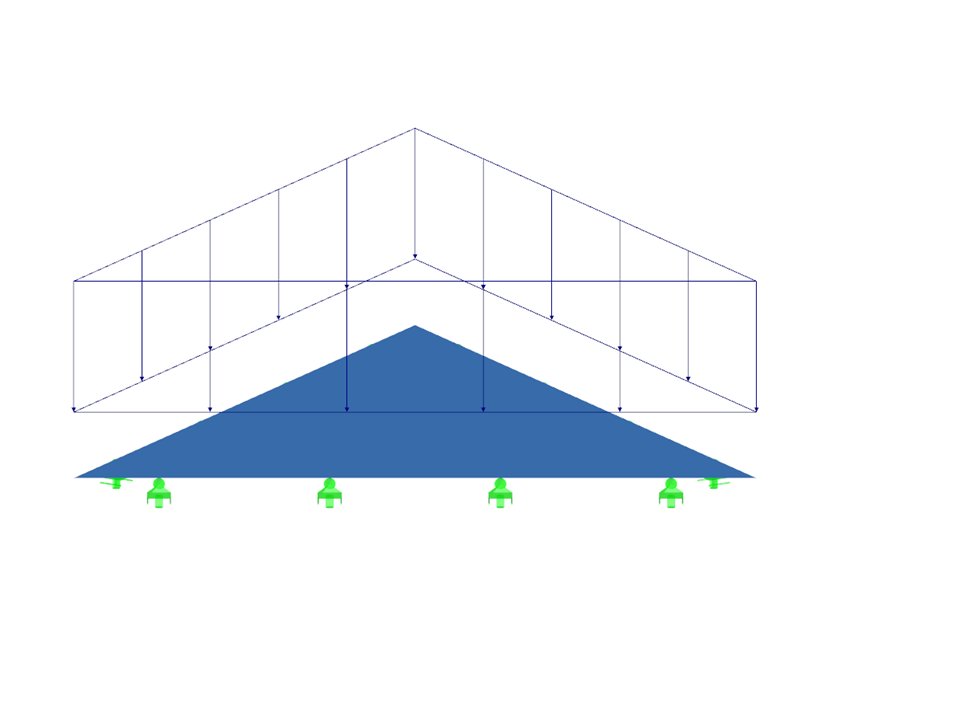

Une plaque triangulaire équilatérale à appuis simples est soumise à une charge transversale uniformément distribuée. La flèche maximale hors-plan de la plaque est déterminée selon la théorie des petites déformations et en négligeant le poids propre.
Exemple de vérification 000072 | 1
Nombre de nœuds | 3 |
Nombre de lignes | 3 |
Nombre de surfaces | 1 |
Nombre de cas de charge | 1 |
Dimensions (métrique) | 1,732 x 2,000 x 0,000 m |
Dimensions (impériales) | 5.68 x 6.56 x 0 feet |
Version du logiciel | 5.06.30 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
