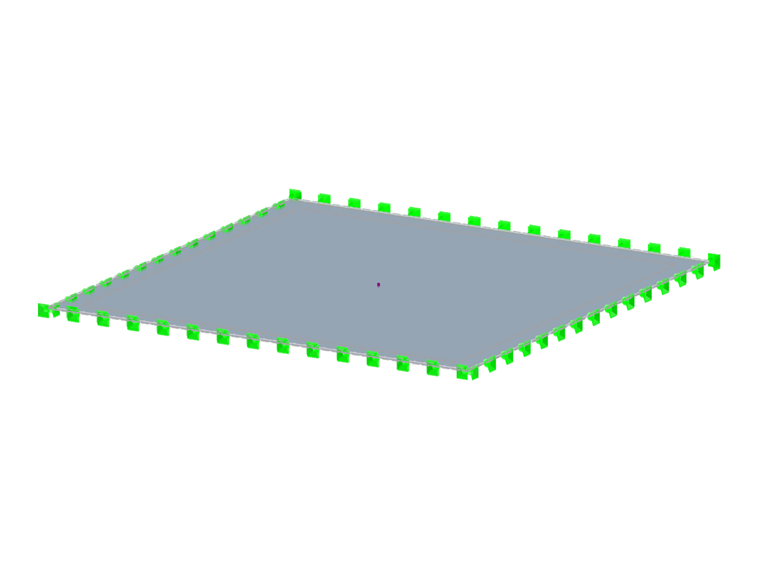

Plaque verre-feuille-verre

Lorsque vous utilisez le module additionnel RF-GLASS, vous avez la possibilité de définir uniquement la géométrie dans le programme principal ainsi que la situation de charge du composant structurel à calculer. Les conditions d'appui respectives et toutes les autres définitions appropriées pour le calcul, par exemple la structure des couches et les conditions d'appui, peuvent être précisées dans RF-GLASS.

Les garde-corps font toujours l'objet d'exigences architecturales très élevées et leur conception ainsi que de leur exécution doivent être documentées en toute transparence. Les garde-corps en verre, qui ne possèdent aucun élément de renforcement visible, représentent une possibilité envisageable.

Différents types de verres et de couches sont utilisés dans le domaine de la construction de structures en verre. Il s'agit généralement des types de verre suivants : verre flotté, verre durci et verre trempé de sécurité.

Le nombre de degrés de liberté dans un nœud n'est plus un paramètre de calcul global dans RFEM (6 degrés de liberté pour chaque nœud de maillage dans les modèles 3D, 7 degrés de liberté pour l'analyse de torsion de gauchissement). Ainsi, chaque nœud est généralement considéré avec un nombre de degrés de liberté différent, ce qui conduit à un nombre variable d'équations dans le calcul.

Cette modification accélère le calcul, en particulier pour les modèles pouvant être simplifiés de manière significative tels que les structures en treillis et à membrane.

Dans le Navigateur de projet - Résultats de RFEM et dans le Tableau 4.0, vous pouvez afficher l'ensemble des déformations des barres, surfaces et solides (par exemple, les déformations principales totales, les déformations équivalentes totales, etc.).

Pour l'analyse plastique d'assemblages avec des éléments surfaciques, vous pouvez par exemple afficher les déformations plastiques déterminantes.

Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.

Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript selon ces instructions (comme sur la page du site Web de Dlubal Software pour les modèles à télécharger). « Affichez facilement des modèles 3D interactifs sur notre site Web et dans la réalité augmentée » .
