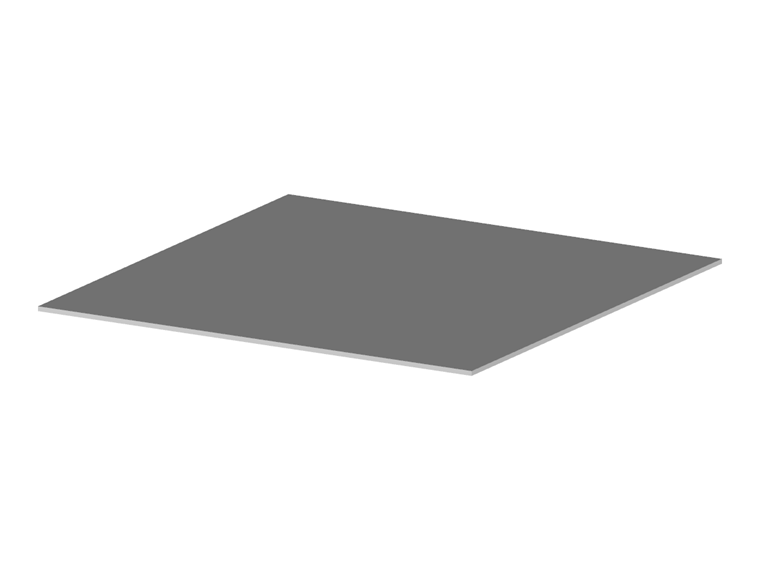

Une plaque orthotrope carrée en couches est complètement encastrée en son point central et soumise à la pression. Comparons les flèches des coins de plaque pour vérifier l'exactitude de la transformation.
Test de rotation des fibres des plaques stratifiées
![Couleurs et textures définies par l'utilisateur pour les compositions de couches](/fr/webimage/014896/2965235/GUI_eng.png?mw=512&hash=6800d93b7e9865571fd2473f030823f534f24ad0)
![Einfluss der Einwirkungsdauer auf den Bemessungswert der Festigkeit](/fr/webimage/009009/2416283/kb_001555_01-png.png?mw=512&hash=4df22a997f1770c545c0cbb38d2ce17db82ae09e)
![Facteur de conversion de format KF lors de la vérification selon NDS 2018 et LRFD dans RF-LAMINATE](/fr/webimage/009053/2706259/01-en_(3).png?mw=512&hash=5843a5e784f9da1372a3cd61bbdd8db638debab7)
![Effets locaux sur l'introduction de charge](/fr/webimage/009651/467402/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Fonctionnalité 002423 | Représentation des résultats dans les solides](/fr/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
![Verbesserung der Berechnungsperformance durch optimierte Berücksichtigung der Knotenfreiheitsgrade in RFEM](/fr/webimage/015531/2984241/Product_feature_001416_fr.png?mw=512&hash=1f36069b7f56a37123cfa87489464ce324b2ab21)
Le nombre de degrés de liberté dans un nœud n'est plus un paramètre de calcul global dans RFEM (6 degrés de liberté pour chaque nœud de maillage dans les modèles 3D, 7 degrés de liberté pour l'analyse de torsion de gauchissement). Ainsi, chaque nœud est généralement considéré avec un nombre de degrés de liberté différent, ce qui conduit à un nombre variable d'équations dans le calcul.
Cette modification accélère le calcul, en particulier pour les modèles pouvant être simplifiés de manière significative tels que les structures en treillis et à membrane.
![Affichage étendu des déformations surfaciques dans le Navigateur de résultats de RFEM](/fr/webimage/012851/2647637/CN_386_2.jpg?mw=512&hash=0657c54ab73dc5ebfe5494413b455ac22504a17d)
Dans le Navigateur de projet - Résultats de RFEM et dans le Tableau 4.0, vous pouvez afficher l'ensemble des déformations des barres, surfaces et solides (par exemple, les déformations principales totales, les déformations équivalentes totales, etc.).
Pour l'analyse plastique d'assemblages avec des éléments surfaciques, vous pouvez par exemple afficher les déformations plastiques déterminantes.
![Exportation d’un modèle RFEM au format *.glb ou *.glTF](/fr/webimage/010965/2464457/CN_386_3.jpg?mw=512&hash=4b6ca4cfaa1d9a0dee2cb2d62b5d20243795e519)
Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.
Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript selon ces instructions (comme sur la page du site Web de Dlubal Software pour les modèles à télécharger). « Affichez facilement des modèles 3D interactifs sur notre site Web et dans la réalité augmentée » .
