Dans cet article, nous vous expliquons comment le module complémentaire Fondations en béton de RFEM 6 facilite l’exécution des analyses géotechniques. Un système structural composé d’un poteau en béton avec une semelle est considéré pour la vérification d’une semelle de fondation selon la norme DIN EN 1997-1/NA. Les vérifications essentielles de la sécurité contre la rupture de sol, de la résistance au glissement, des charges très excentrées (limite du joint de fissuration) et des charges très excentrées sont présentées et illustrées.

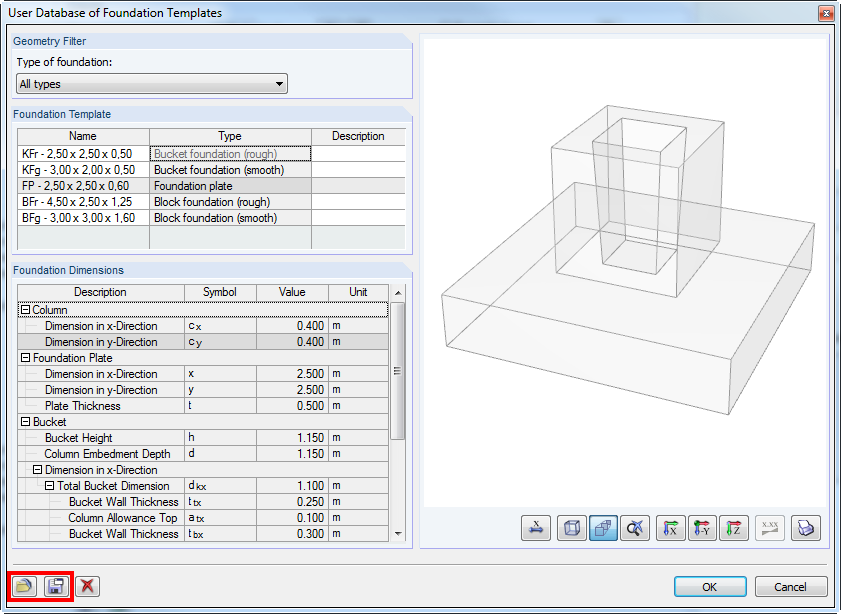

Les fondations, incluant leurs dimensions, peuvent être enregistrées en tant que modèle type dans une base de données définie par l'utilisateur.
Que ce soit dans RFEM 5, RSTAB 8 ou encore RF-/FOUNDATION Pro, vous avez la possibilité d'enregistrer les dimensions de fondation pour les cinq types de fondation comme modèles types dans une bibliothèque définie par l'utilisateur et les utiliser ultérieurement dans les autres modèles.
Dans RF-/FOUNDATION Pro, la vérification des fondations nécessite la définition des charges correspondantes (cas de charge, combinaisons de charges ou combinaisons de résultats) pour différentes situations de projet (STR, GEO, UPL ou EQU).
Les contraintes et tassements calculés sont affichés dans les fenêtres de résultats. De plus, il est possible d'évaluer les résultats graphiquement. Le graphique affiche la position et la disposition des couches des échantillons de sol pour clarifier les résultats.

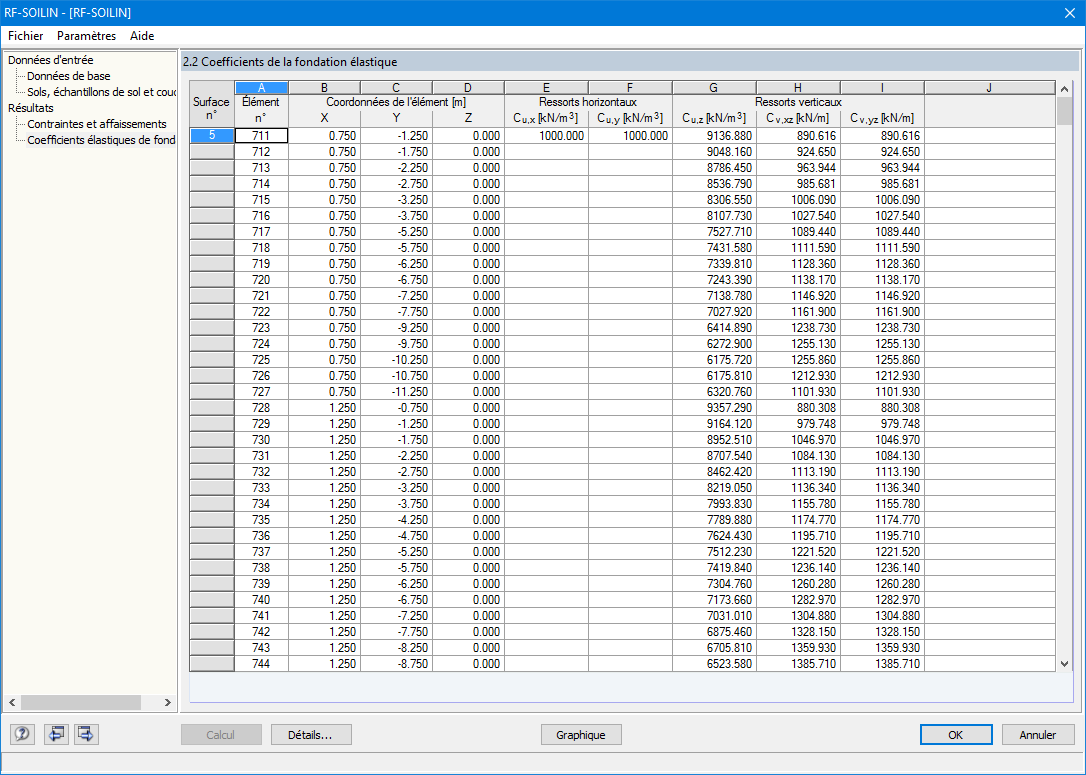

La fenêtre de résultats finale affiche les coefficients de la fondation élastique. Une évaluation graphique est également possible.
Les coefficients de fondation élastique sont calculés selon la méthode itérative non linéaire. Le module détermine les coefficients de fondation élastique pour chaque élément. Ils dépendent de la déformation.
La définition des couches de sol est effectuée dans une fenêtre d'entrée clairement organisée. Une bibliothèque extensible vous aide à sélectionner les propriétés de sol.
L’élasticité peut être définie soit à l’aide du module de rigidité, soit à l’aide du module d’élasticité et du coefficient de Poisson. Vous pouvez définir autant de couches de sol que voulu. Les couches peuvent être attribuées au bâtiment soit graphiquement, soit par l’insertion manuelle des données.
.png?mw=512&hash=549bb48f4ff92951b03b2cfbf0197e9a2a817305)
- Représentation réaliste de l'interaction sol-structure
- Bibliothèque extensible des propriétés de sol
- Considération de plusieurs échantillons de sol dans différentes positions, y compris à l'extérieur du bâtiment
- Considération du niveau des eaux souterraines, ainsi que des effets secondaires dus à l'excavation et à la couche inférieure de sol étant solide
- Calcul des coefficients de la fondation élastique
- Détermination et affichage des diagrammes de contrainte et des tassements dans les points de grille
Comment modifier la taille d’affichage des formules dans les détails de résultats ?
Le module complémentaire Fondations en béton ne peut pas être activé. Pourquoi ?
Pourquoi de nouveaux CC sont-ils générés lors du calcul dans RF-/FOUNDATION Pro ?
Le poids gamma et le poids gamma,sat font partie des éléments nécessaires au calcul du tassement avec le module additionnel RF-SOILIN. En quoi la valeur gamma,sat est-elle indispensable au calcul et comment y est-elle intégrée ?
Est-ce que la longueur de recouvrement des étriers verticaux est vérifiée pour une fondation en bloc avec encuvement à parois lisses ?
Comment la hauteur utile d est-elle calculée lors de la vérification de la flexion des fondations de bloc (calcul en tant que poutre équivalente) ?
