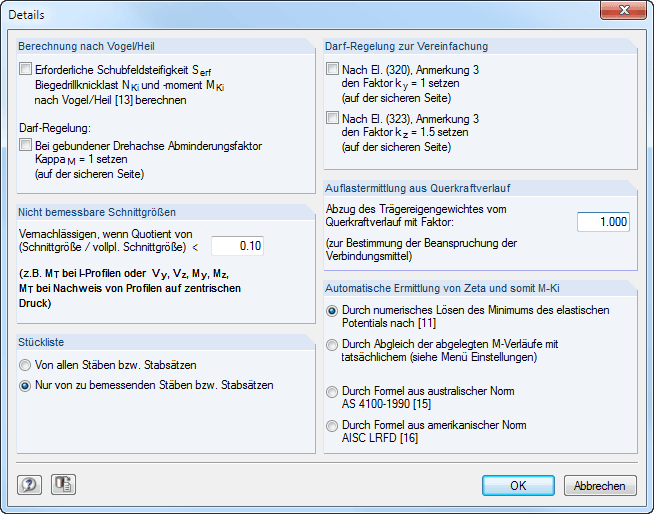

Dans RF-/LTB, la vérification est généralement effectuée selon la méthode de la barre équivalente selon la partie 2 de la DIN 18800. Cependant, vous pouvez définir de nombreux paramètres détaillés pour la vérification dans une boîte de dialogue distincte :
Vérification selon RF-/Heil
Vous avez la possibilité d'appliquer la méthode selon Gaz/Heil dans le logiciel
- rigidité de cisaillement requise Sreq
- charge de déversement Nki
- le moment critique de flambement Mki
.
Cette méthode de calcul plastique-plastique est valable seulement pour les maintiens latéraux et en torsion en flexion simple avec introduction de charge simultanée sur la semelle supérieure. Les autres exigences qui doivent être remplies sont indiquées dans le manuel du programme. Si les conditions ne sont pas valides (flexion biaxiale, par exemple), RF-/LTB affiche le message d'erreur correspondant. De plus, le facteur de réductionκM pour les moments fléchissants My peut être défini sur 1,0 si un axe de rotation maintenu.
Efforts internes incalculables
Vous pouvez négliger les efforts internes non calculables et donc les exclure du calcul si le quotient de l'effort interne et l'effort interne entièrement plastique sont inférieurs à une certaine valeur. De cette manière, vous pouvez négliger, par exemple, un petit moment autour de l'axe mineur, évitant ainsi la méthode de la flexion biaxiale.
Tolérance selon la DIN 18800, partie 2, élément (320) et élément (323)
Détermination automatique de ζ
Si vous souhaitez que le facteur pour la détermination du moment critique élastique idéal Mcr soit déterminé automatiquement, vous pouvez sélectionner l'un des types suivants :
- Résolution numérique du potentiel élastique
- Comparaison des diagrammes de moments
- Norme australienne AS 4100-1990
- Norme américaine AISC LRFD
Lors de l'alignement des distributions de moment, vous pouvez utiliser la bibliothèque qui contient plus de 600 distributions de moment dans les tableaux.
