Q: Comment entrer une poutre courbe dans RSTAB 9 ?

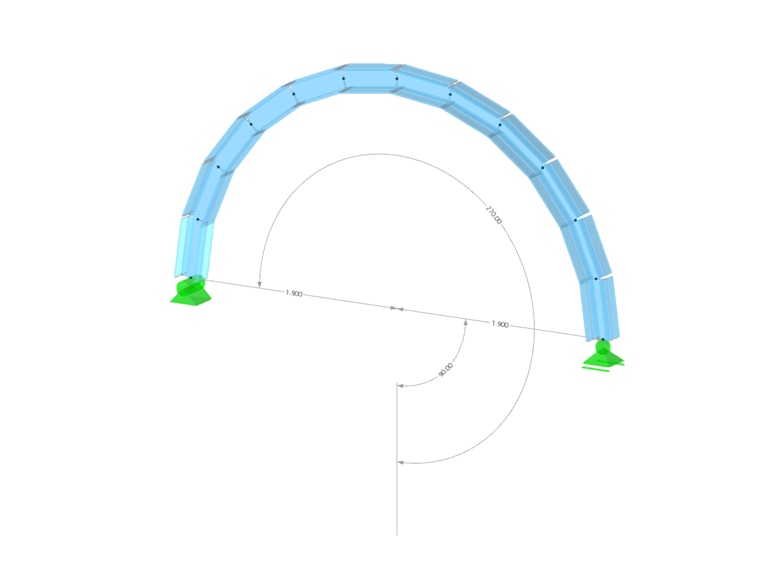

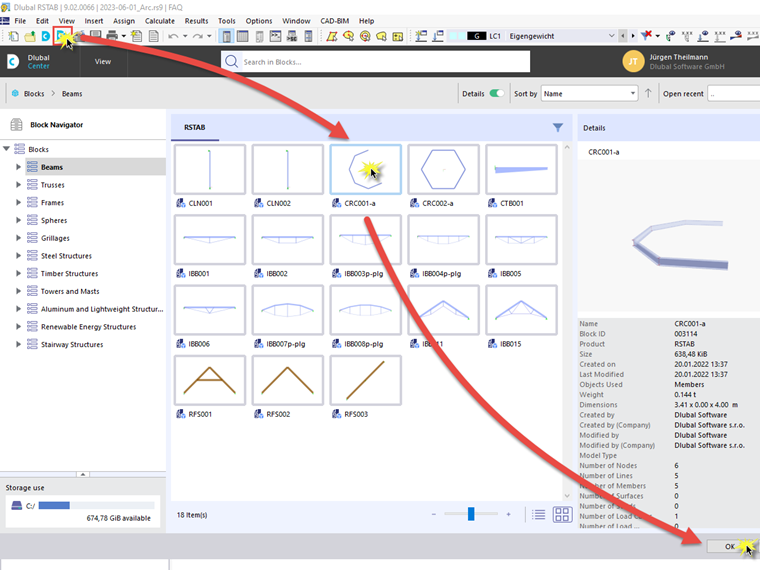

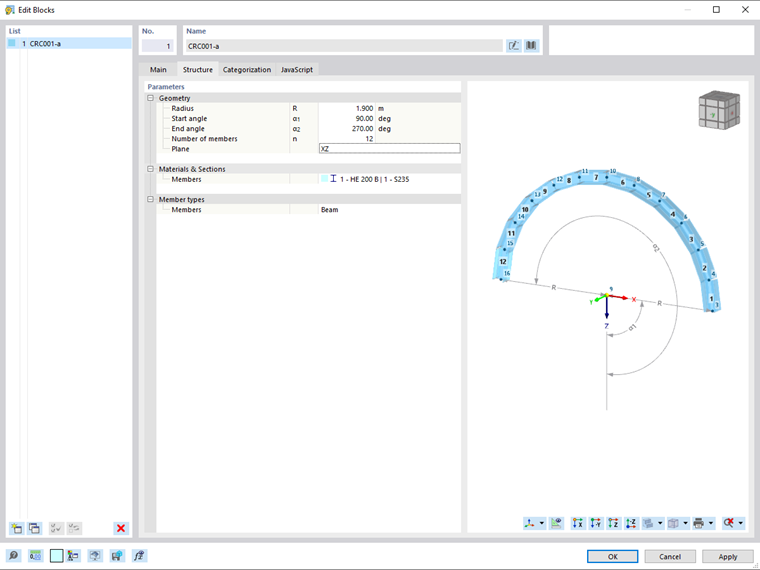

Pour générer un arc de cercle dans RSTAB 9, utilisez l'arc de cercle paramétré dans le gestionnaire de blocs. Pour ce faire, ouvrez le gestionnaire de blocs comme le montre la Figure 01 et sélectionnez le bloc correspondant. La boîte de dialogue suivante affiche un aperçu du bloc inséré. À l'aide des nœuds de bloc affichés, sélectionnez un point d'insertion et définissez-le sur un nœud dans le modèle ou sur des coordonnées définies manuellement, voir la Figure 02.Les paramètres et les propriétés de barre peuvent être modifiés dans l'onglet Structure. Ceci est montré dans la Figure 08.La Figure 04 montre l'arc de cercle créé.

Question

Comment entrer une poutre courbe dans RSTAB&nbsp;9&nbsp;?

Accepted Answer

Pour g&#233;n&#233;rer un arc de cercle dans RSTAB&nbsp;9, utilisez l'arc de cercle param&#233;tr&#233; dans le gestionnaire de blocs. Pour ce faire, ouvrez le gestionnaire de blocs comme le montre la Figure 01 et s&#233;lectionnez le bloc correspondant.                            La bo&#238;te de dialogue suivante affiche un aper&#231;u du bloc ins&#233;r&#233;. &#192; l'aide des nœuds de bloc affich&#233;s, s&#233;lectionnez un point d'insertion et d&#233;finissez-le sur un nœud dans le mod&#232;le ou sur des coordonn&#233;es d&#233;finies manuellement, voir la Figure 02.Les param&#232;tres et les propri&#233;t&#233;s de barre peuvent &#234;tre modifi&#233;s dans l'onglet Structure. Ceci est montr&#233; dans la Figure 08.La Figure 04 montre l'arc de cercle cr&#233;&#233;.

Poutre courbe dans RSTAB 9 avec le gestionnaire de blocs
