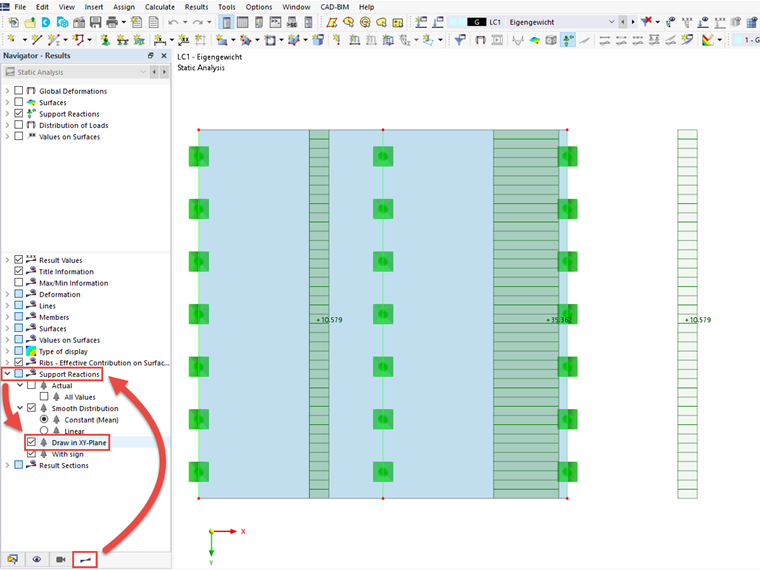

Dans le navigateur de résultats, accédez aux paramètres d'affichage des résultats. Vous pouvez y activer l'option « Dessiné dans le plan XY » sous les réactions d'appui.
Dessiner les résultats de l'appui linéique vertical dans le plan XY
Pour la documentation des résultats, je souhaite afficher clairement les résultats de l'appui linéique vertical dans la vue en plan. Quel paramètre sélectionner pour cela ?
