Lorsque je modélise, j'utilise la fonction « Connexion automatique de lignes et de barres ». Cependant, RFEM 6 crée toujours un nœud d'assemblage de type « sur la barre ». Comment procéder pour diviser automatiquement les barres ?

Q: Lorsque je modélise, j'utilise la fonction « Connexion automatique de lignes et de barres ». Cependant, RFEM 6 crée toujours un nœud d'assemblage de type « sur la barre ». Comment procéder pour diviser automatiquement les barres ?

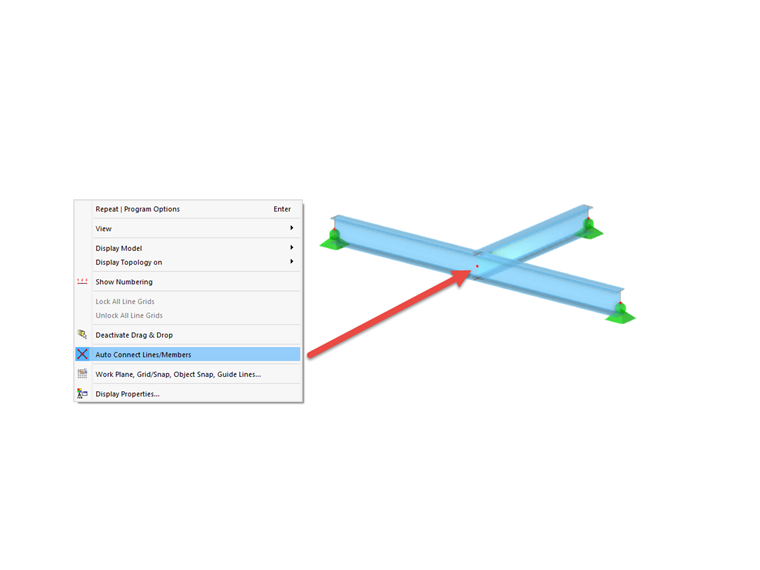

L'activation de la fonction « Connexion automatique de lignes et de barres » est illustrée à la Figure 01.Dans RFEM 6 et RSTAB 9, le programme crée par défaut un nœud de type « sur la barre/sur la ligne » sur la ligne ou la barre existante.Cependant, si vous souhaitez diviser automatiquement la ligne ou la barre existante, vous pouvez modifier cette option dans les options du programme. Pour ce faire, accédez au menu « Options » → « Options du programme... ». Dans la boîte de dialogue suivante, l'option de connexion « Par nœuds intermédiaires » peut être désactivée (voir la Figure 02).

Question

Lorsque je mod&#233;lise, j'utilise la fonction &#171; Connexion automatique de lignes et de barres &#187;. Cependant, RFEM 6 cr&#233;e toujours un nœud d'assemblage de type &#171; sur la barre &#187;. Comment proc&#233;der pour diviser automatiquement les barres ?

Accepted Answer

L'activation de la fonction &#171; Connexion automatique de lignes et de barres &#187; est illustr&#233;e &#224; la Figure 01.Dans RFEM 6 et RSTAB 9, le programme cr&#233;e par d&#233;faut un nœud de type &#171; sur la barre/sur la ligne &#187; sur la ligne ou la barre existante.Cependant, si vous souhaitez diviser automatiquement la ligne ou la barre existante, vous pouvez modifier cette option dans les options du programme. Pour ce faire, acc&#233;dez au menu &#171; Options &#187;&nbsp;→ &#171; Options du programme... &#187;. Dans la bo&#238;te de dialogue suivante, l'option de connexion &#171; Par nœuds interm&#233;diaires &#187; peut &#234;tre d&#233;sactiv&#233;e (voir la Figure 02).
