Génération de charges pour les barres courbes

Non, la génération de charge telle que « Charge surfacique sur les barres par le plan » ne fonctionne que pour les barres droites ou articulées.

Si nécessaire, les barres courbes peuvent être converties en barres polygonales comme suit :

• Divisez la barre courbe à l'aide du nombre de nœuds intermédiaires souhaités (clic droit sur la barre → Diviser la barre).
• Sélectionnez toutes les barres courbes.
• Dans le tableau, modifiez le type de ligne « Arc » en « Polyligne ».

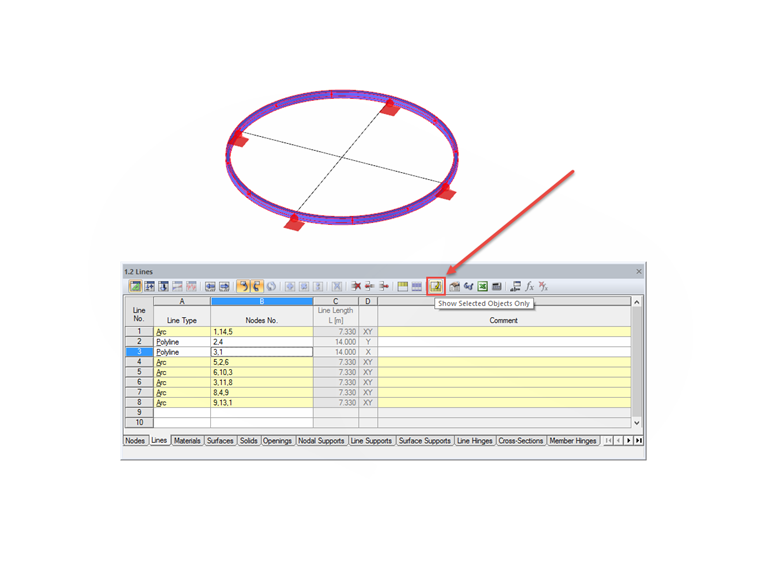

• Si nécessaire, utilisez la fonction « Afficher uniquement les objets sélectionnés », voir la Figure 01.


  1 Schaltfläche "Nur selektierte Objekte zeigen"
• Modifiez le type de ligne supérieure dans le tableau.

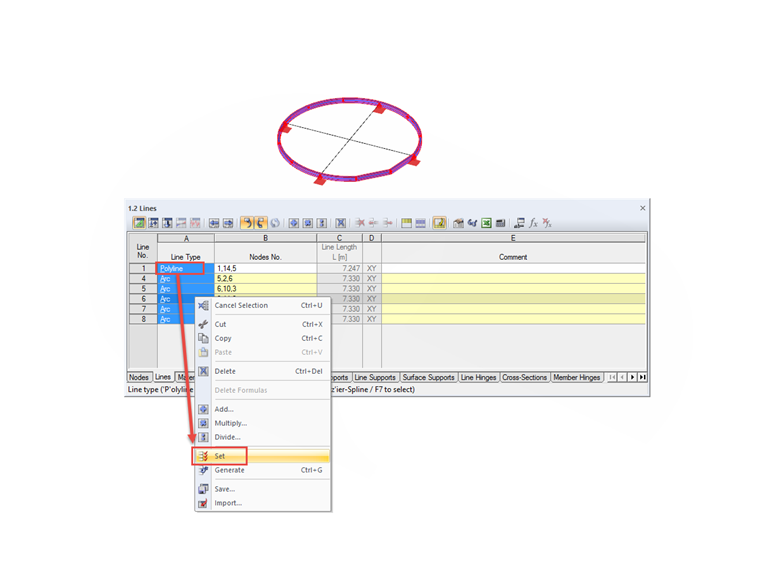

• Sélectionnez toutes les lignes → faites un clic droit → « Définir », voir la Figure 02.


  2 Modification du type de ligne de toutes les lignes sélectionnées
• Générer les charges
