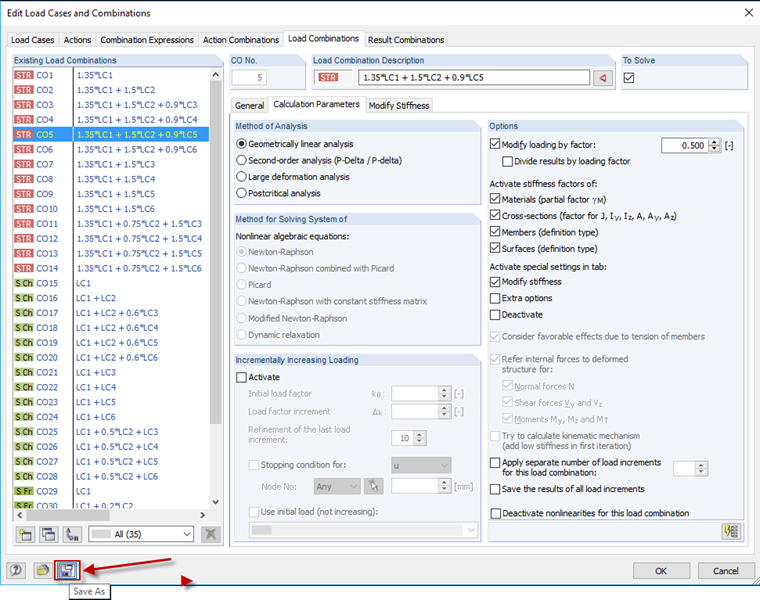

Vous pouvez enregistrer les schémas de combinaisons générés puis ajustés manuellement ou automatiquement et les utiliser dans un autre fichier RSTAB/RFEM. Cette opération est expliquée dans la vidéo ci-contre.
Export und Import von Kombinationsschemata
Peut-on exporter et importer un schéma de combinaisons complet ?
