Eviter les restrictions pour les libérations linéiques sur les composants

Je souhaite assigner une libération linéique à un composant lors de la modélisation. Cette opération n'est cependant pas autorisée. Que faire dans ce cas précis ?


Réponse:

Les libérations linéiques sur les composants ne sont actuellement pas disponibles.

S'il s'agit de propriétés d'articulation linéaires, elles peuvent être rapidement assignées aux composants comme des articulations linéiques.

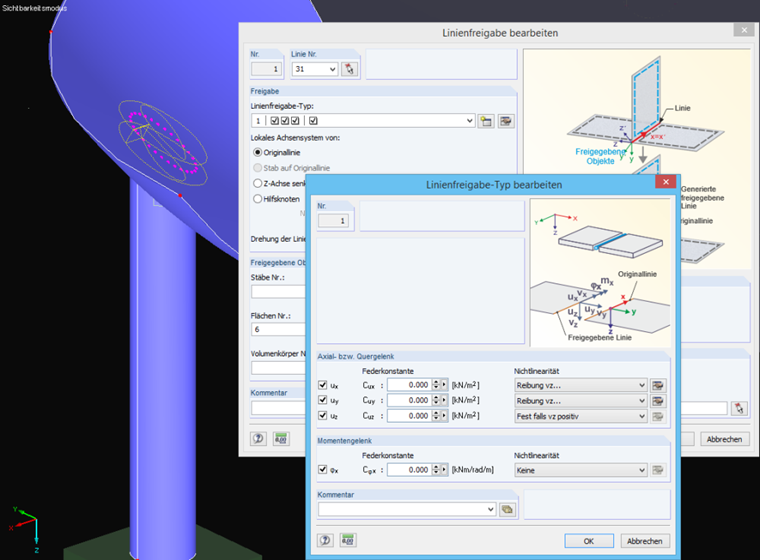

Les composants ne doivent pas être utilisés avec des propriétés non-linéaires. L'option « Convertir l'intersection en ligne » peut être utile dans ce cas. Cette fonction est disponible dans le menu contextuel de la ligne d'intersection générée. Vous pouvez ensuite limiter la surface à l'aide la nouvelle ligne et assigner la libération linéique.
