Question
Pourquoi les résultats des calculs effectués avec RF-CONCRETE Columns sont-ils parfois affichés au niveau du pied, de la tête ou du centre de différents poteaux ?
Réponse:

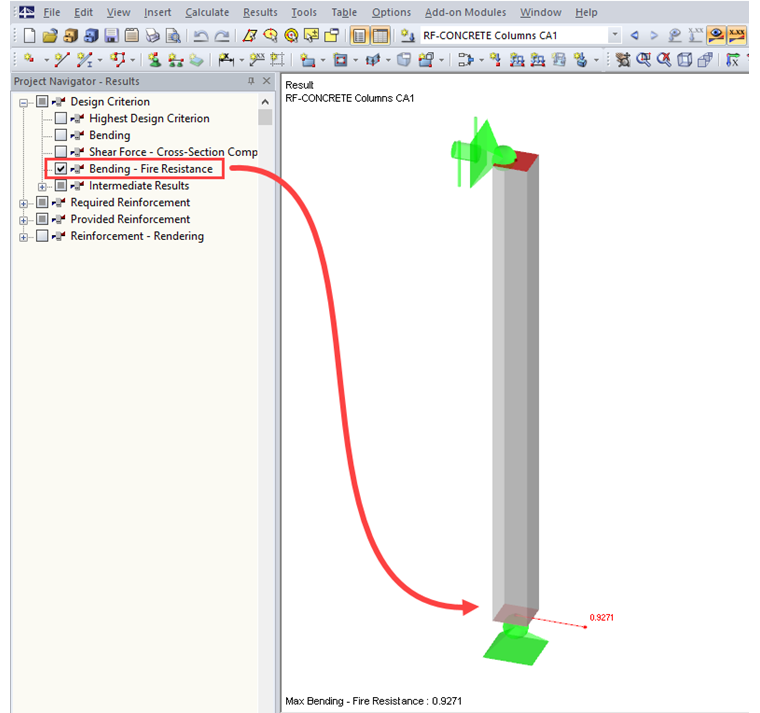

Dans RF-/CONCRETE Columns, le poteau est conçu comme un « composant structurel ».Lorsque vous affichez les résultats de la « Flexion », de l'« Effort tranchant » et de la « Flexion - Résistance au feu », la valeur maximale du critère de vérification est affichée sous forme de valeur unique à un certain emplacement (position x) de la vérification concernée. Cette position peut correspondre au pied, à la tête ou au centre du poteau, par exemple.

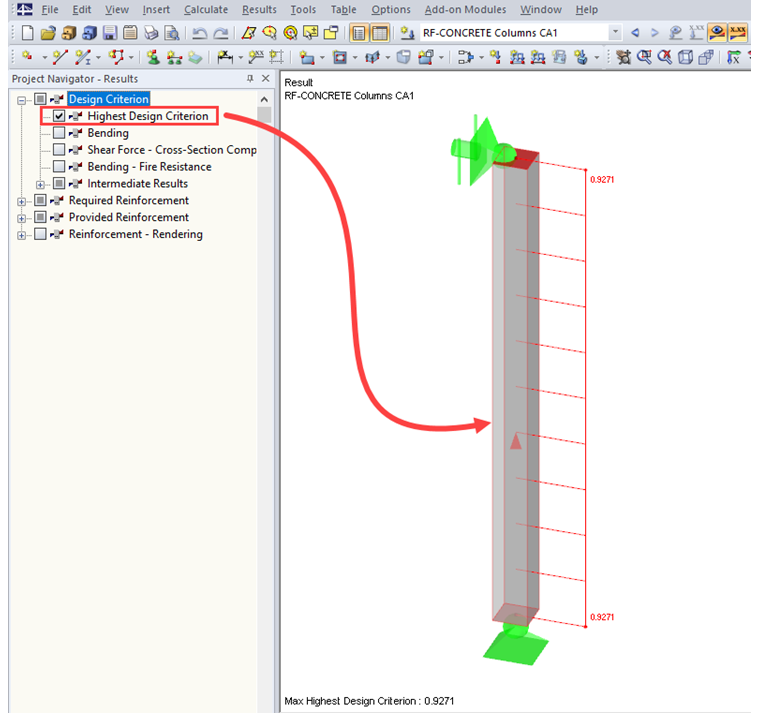

Si l'affichage des résultats du « Critère de vérification le plus haut » est sélectionné, la valeur maximale de tous les critères de vérification est affichée pour l'ensemble du « composant structural » (poteau).
