Question

Comment forer un trou borgne dans un solide ?


Réponse:

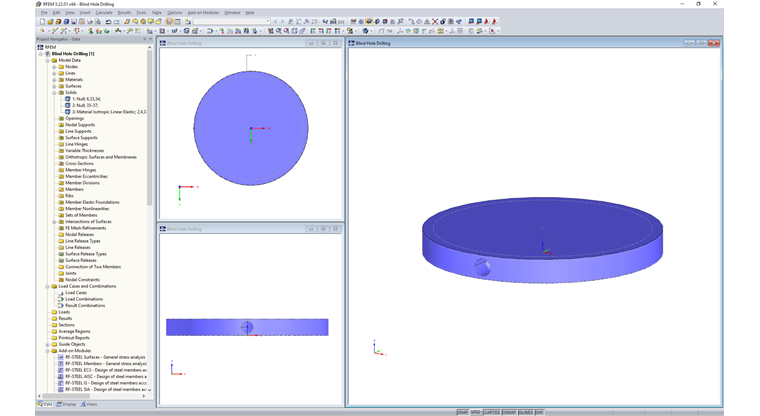

Dans RFEM, il est possible de créer un trou borgne dans un solide à l'aide d'une intersection de solide.

La conversion requiert deux solides valides. Un solide représente le composant structurel à forer et l'autre solide un foret simplifié. Ce foret simplifié doit être constitué d'une tige cylindrique avec une pointe conique appliquée. Le diamètre de la tige doit être modélisé avec le diamètre du trou borgne et la longueur de la tige est supérieure à la profondeur du trou borgne.

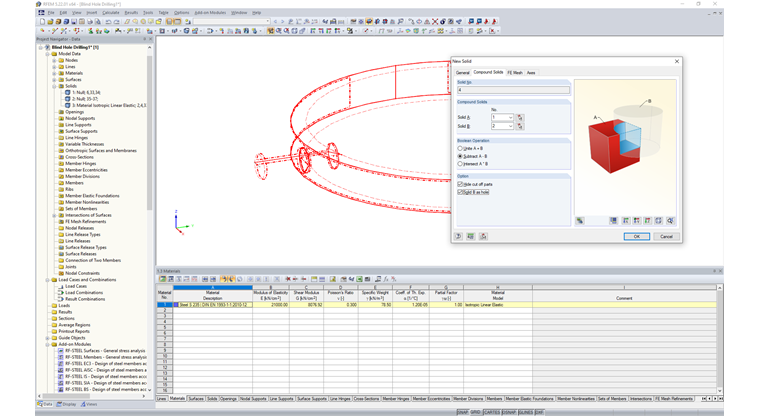

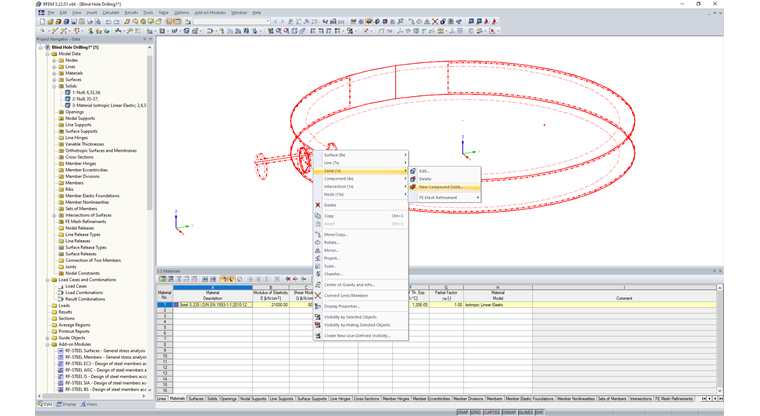

Pour l'intersection, le solide de forage correspondant au solide à forer doit être placé à l'emplacement du trou borgne prévu. Il est important que le solide de forage dépasse légèrement au-dessus du volume de base. Marquez ensuite les deux solides et sélectionnez l'option « Nouveau solide composé » dans le menu contextuel. En spécifiant quel solide B (un solide de perçage) doit être soustrait de quel solide A (un solide à forer) et en activant l'option « Solide B comme trou », le programme désactive les deux solides initiaux et crée un nouveau solide composé. Ce solide représente le solide avec un trou borgne et dépend intelligemment des spécifications géométriques des deux solides initiaux.






;
